3 Werking en gebruik
De BNEC-4AIC extendermodule wordt toegepast binnen de BRControls voorregel- en naregellijnen.
De functie van het BNEC-4AIC extendermodule is:
- het op een eenvoudige wijze aansluiten van 2 weerstandsingangen en 2 spanningsingangen 0..10VDC op een RIO-MU22 module
- het op een eenvoudige wijze aansluiten van 2 weerstandsingangen en 2 spanningsingangen 0..10VDC op een BNRC Roomcontroller
- het op een eenvoudige wijze aansluiten van 2 weerstandsingangen en 2 spanningsingangen 0..10VDC op een BRN15 Naregeling
- het aanbieden van 2 stuks 24VAC/10VA voedingen voor de periferie
- het aanbieden van 2 stuks 15VDC/10W voedingen voor de periferie
3.1 Omschrijving
De BNEC-4AIC is een extendermodule voor twee passieve weerstandsingangen en voor twee analoge 0..10VDC ingangen. De ingangen 1 en 2 zitten aan de bovenkant en de ingangen 3 en 4 zitten aan de onderkant. Tevens is er voor analoge ingangen 3 en 4 een 24VAC/10VA en een 15VDC/10W voeding voor actieve opnemers aanwezig.
De BNEC-4AIC kan in de volgende productlijnen worden ingezet:
1. RIO-MU22C(N) combimodules
- De modules worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodules door de MU22C(N) van voeding voorzien. Tevens loopt de data via deze connector. Per MU22C(N) kunnen maximaal drie analoge ingangsmodules worden aangesloten. Deze moeten door de dip-switches worden geadresseerd. Het meetbereik van de opnemers wordt in BRSelect/TagBuilder van de BRC46 ingesteld. De volgende passieve opnemers kunnen worden toegepast: NI1000(Siemens), NI1000(Sauter), PT1000 en PT100.
2. BRN20 naregelingen - BNRC Roomcontroller
- De modules worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodules door de BNRC Roomcontroller van voeding voorzien. Tevens loopt de data via deze connector. Per roomcontroller kunnen maximaal twee analoge ingangsmodules worden aangesloten. Deze moeten door de dip-switches worden geadresseerd. Het meetbereik van de opnemers wordt in de Webservice van de BRN20 ingesteld. De volgende passieve opnemers kunnen worden toegepast: NI1000(Siemens), NI1000(Sauter) en PT100 en de volgende 0…10VDC meetbereiken: 0-100%, 0-100Pa, 0-150Pa, 0-250Pa, 0-300Pa, 0-500Pa, 0-1000Pa en 0-50°C.
3. BRN15 naregelingen
- De modules worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodules door de BRN15 van voeding voorzien. Tevens loopt de data via deze connector. Per BRN15 kunnen maximaal drie analoge ingangsmodules worden aangesloten. Deze moeten door de dip-switches worden geadresseerd. Het meetbereik van de opnemers wordt in de Logicad software van de BRN15 ingesteld. De volgende passieve opnemers kunnen worden toegepast: NI1000(Siemens), NI1000(Sauter) en PT100 en de volgende 0…10VDC meetbereiken: 0-100, 0-50, 0-150, 0-250, 0-300, 0-500, 0-1000, 0-2000 en -40-+70°C.
Toebehoren
| EAN Code | Typenummer | Omschrijving |
|---|---|---|
| 8718309510954 | BNEC-CONN | Uitbreidingsconnector extendermodules |

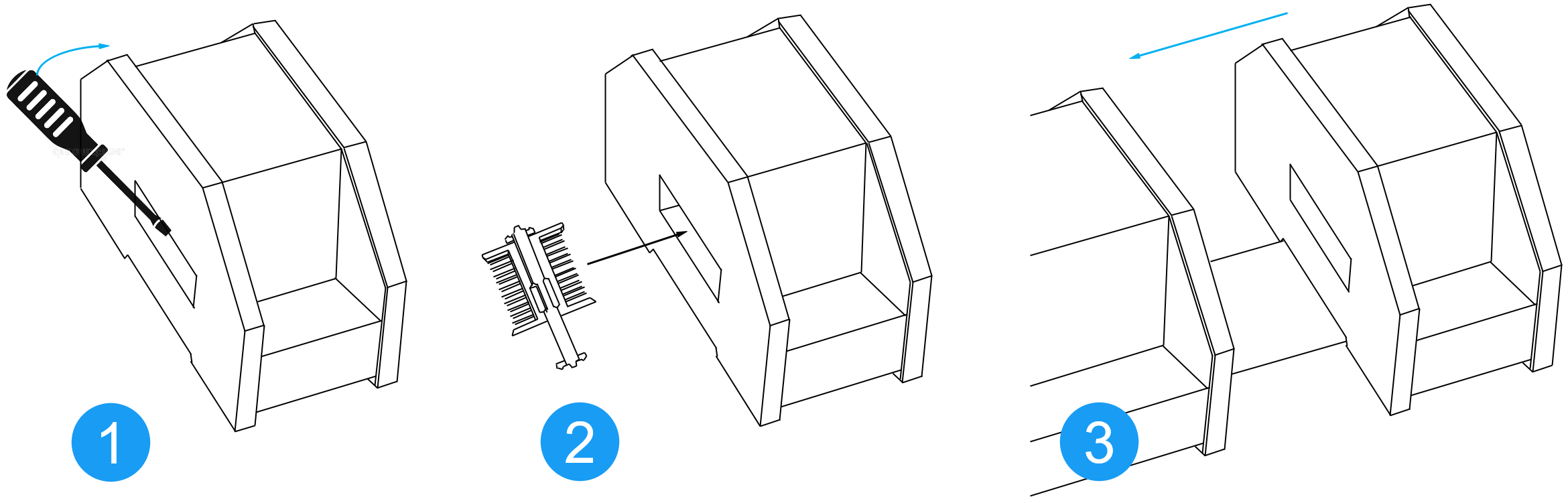

Montage BNEC-CONN connector:
Met een schroevendraaier het zijpaneel van de BNEC en de module waarmee wordt gekoppeld, verwijderen. Vervolgens de BNEC-CONN connector in de zijkant van de BNEC schuiven en de BNEC op de DIN rail klikken. De BNEC koppelen door hem voorzichtig tegen zijn voorganger aan schuiven totdat deze voelbaar vastklikt.
3.2 Technische gegevens
| Algemeen | |
|---|---|
| Voeding | 24VAC via BNEC-CONN van RIO-MU22, BRN-15 of BNRC |
| Frequentie | 50 Hz bij AC voeding |
| Opgenomen vermogen onbelast | 2,5 VA zonder randapparatuur |
| Behuizing | kunstof/geanodiseerd aluminium |
| Afmetingen b x h x d | 54 x 118 x 80 mm |
| Gewicht | 0,2 kg |
| Montage | bodemmontage met veerclip op TS35 DIN rail |
| Aansluitingen | dubbele veerklemmen max. 1,5mm2, afneembaar |
| Beschermingsgraad | IP30 (volgens DIN40050/IEC529) |
| Bedrijfscondities | 5°C … 60°C / 0 … 95% RV niet condenserend |
| Opslagcondities | -5°C … 70°C / 0 … 95% RV niet condenserend |
| EAN Code | 8718309511012 |
| Maximale configuratie | 3 per RIO-MU22 |
| 2 per BRN20 (via BNRC Roomcontroller) | |
| 3 per BRN-15 | |
| I/O bezetting | 2 x analoge ingang (NI1000, PT100, PT1000) |
| 2 x analoge ingang (0..10VDC) | |
| Periferievoeding | 2 x 15VDC/10W |
| 2 x 24VAC/10VA |

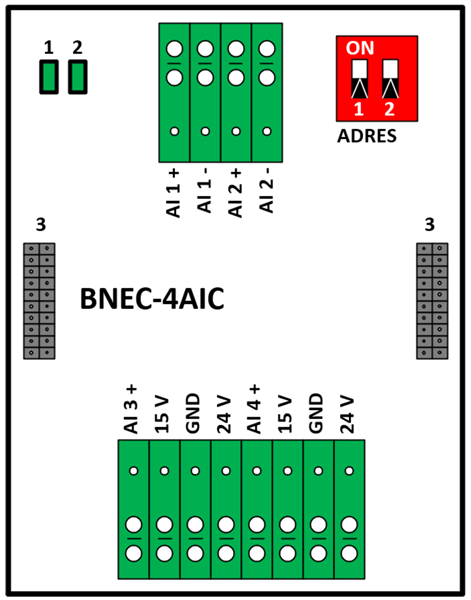

3.3 Overzicht
| Onderdeel | Naam/nr | Type | Functie |
|---|---|---|---|
| I/O | AI 1 + | Veerklem groen | Analoge PTC ingang 1 (Ni1000, PT100, PT1000) |
| AI 1 - | Veerklem groen | Analoge PTC ingang 1 (Ni1000, PT100, PT1000) | |
| AI 2 + | Veerklem groen | Analoge PTC ingang 2 (Ni1000, PT100, PT1000) | |
| AI 2 - | Veerklem groen | Analoge PTC ingang 2 (Ni1000, PT100, PT1000) | |
| AI 3 + | Veerklem groen | Analoge ingang 3 (0..10VDC) | |
| 15 V | Veerklem groen | Periferievoeding 15VAC voor analoge ingang 3 | |
| GND | Veerklem groen | GND voor analoge ingang 3 | |
| 24 V | Veerklem groen | Periferievoeding 24VAC voor analoge ingang 3 | |
| AI 4 + | Veerklem groen | Analoge ingang 4 (0..10VDC) | |
| 15 V | Veerklem groen | Periferievoeding 15VDC/10W voor analoge ingang 4 | |
| GND | Veerklem groen | GND voor analoge ingang 4 | |
| 24 V | Veerklem groen | Periferievoeding 24VAC/10VA voor analoge ingang 4 | |
| Meldingen | 1 | LED groen | LINK indicatie met controller |
| - Brandt continu | |||
| 2 | LED groen | RUN indicatie CPU | |
| - Knippert regelmatig | |||
| Diversen | 3 | Pinheaders | t.b.v. BNEC-CONN voeding en communicatie |
| Adreskeuze | ADRES | Dipswitch | Zie volgende tabel |
Adreskeuze
| 1 | 2 | Adres |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 0 | 2 |
| 0 | 1 | 3 |
| 1 | 1 | nvt |

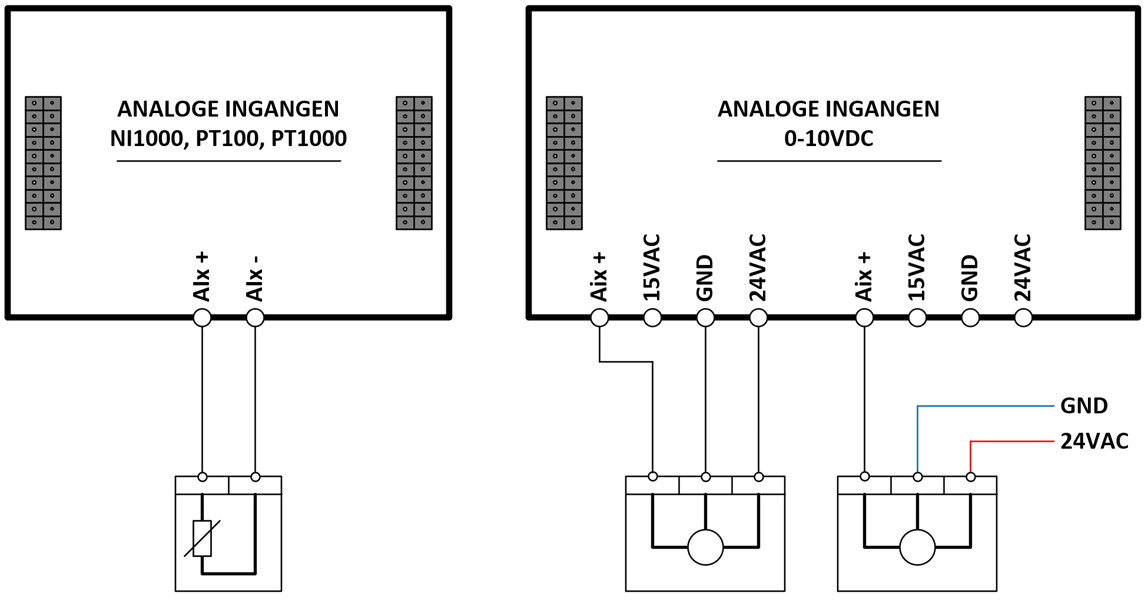

3.4 Aansluitingen
