3 Werking en gebruik

De BNEC-4AIV extendermodule wordt toegepast binnen de BRControls voorregel- en naregellijnen.

De functie van de BNEC-4AIV extendermodule is:

• het op een eenvoudige wijze aansluiten van 4 spanningsingangen 0..10VDC op een RIO-MU22 module
• het op een eenvoudige wijze aansluiten van 4 spanningsingangen 0..10VDC op een BNRC Roomcontroller
• het op een eenvoudige wijze aansluiten van 4 spanningsingangen 0..10VDC op een BRN15 Naregeling
• het aanbieden van 2 stuks 24VAC/10VA voedingen voor de periferie

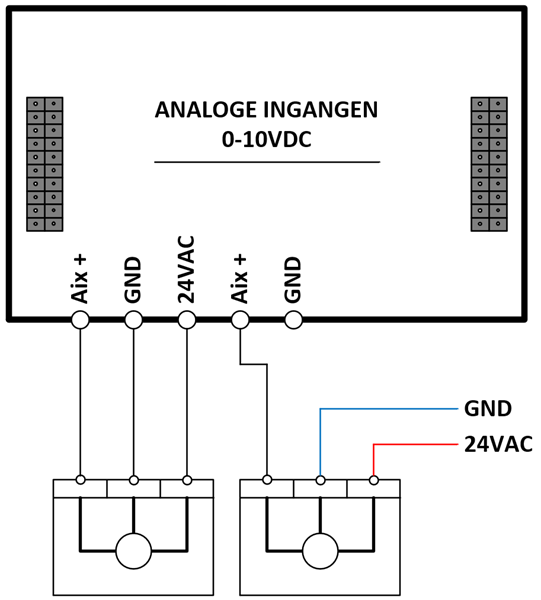

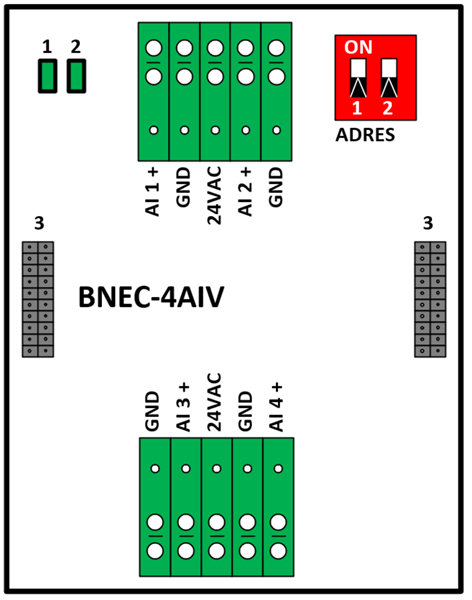

De BNEC-4AIV is een extendermodule voor vier 0..10VDC spanningsingangen. De ingangen 1 en 2 zitten aan de bovenkant en de ingangen 3 en 4 zitten aan de onderkant van de module. Voor de voeding van de perfierie zijn er tevens 2 stuks 24VAC aansluitingen beschikbaar

De BNEC-4AIV kan in de volgende productlijnen worden ingezet:

1. RIO-MU22C(N) combimodules

• De modules worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodules door de MU22C(N) van voeding voorzien. Tevens loopt de data via deze connector. Per MU22C(N) kunnen maximaal drie analoge ingangsmodules worden aangesloten. Deze moeten door de dip-switches worden geadresseerd. Het meetbereik van de opnemers wordt in TagBuilder/BrSelect van de BRC46 ingesteld.

2. BRN20 naregelingen - BNRC Roomcontroller

• De modules worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodules door de BNRC Roomcontroller van voeding voorzien. Tevens loopt de data via deze connector. Per roomcontroller kunnen maximaal twee analoge ingangsmodules worden aangesloten. Deze moeten door de dip-switches worden geadresseerd. Het meetbereik van de opnemers wordt in de BRWebservice van de BRN20 ingesteld. De volgende 0..10VDC meetbereiken kunnen worden toegepast: 0-100%, 0-100Pa, 0-150Pa, 0-250Pa, 0-300Pa, 0-500Pa, 0-1000Pa en 0-50°C.

3. BRN15 naregelingen

• De modules worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodules door de BRN15 van voeding voorzien. Tevens loopt de data via deze connector. Per BRN15 kunnen maximaal drie analoge ingangsmodules worden aangesloten. Deze moeten door de dip-switches worden geadresseerd. Het meetbereik van de opnemers wordt in de Logicad software van de BRN15 ingesteld. De volgende 0…10VDC meetbereiken kunnen worden toegepast: 0-100, 0-50, 0-150, 0-250, 0-300, 0-500, 0-1000, 0-2000 en -40-+70°C.

Toebehoren

Montage BNEC-CONN connector:

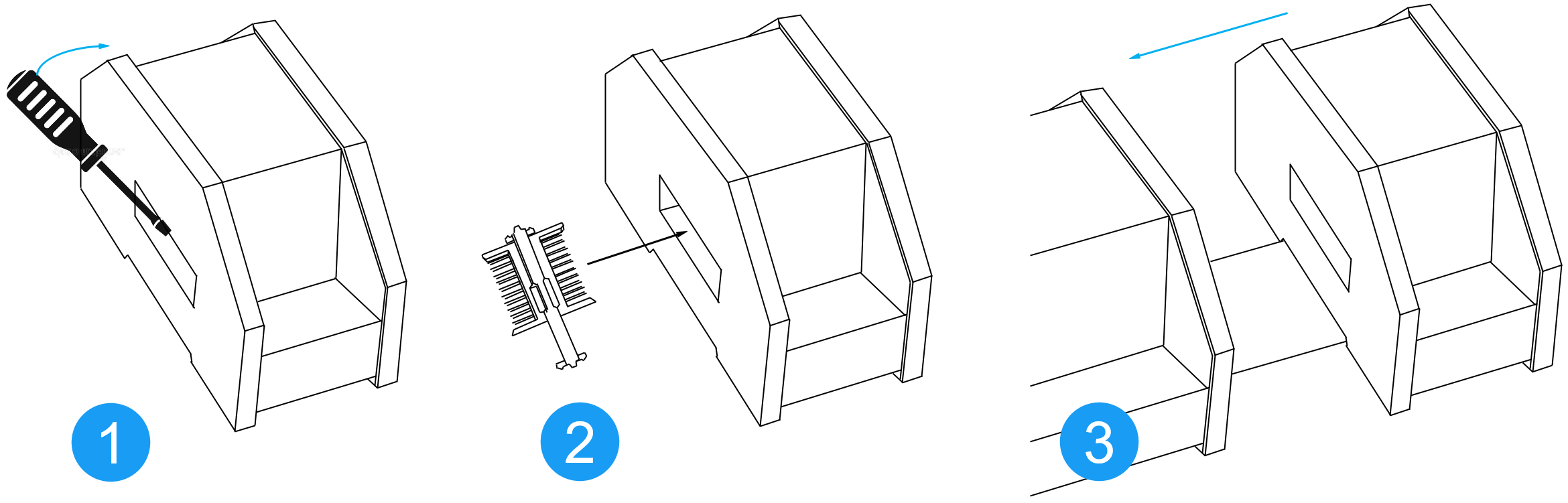

Met een schroevendraaier het zijpaneel van de BNEC en de module waarmee wordt gekoppeld, verwijderen. Vervolgens de BNEC-CONN connector in de zijkant van de BNEC schuiven en de BNEC op de DIN rail klikken. De BNEC koppelen door hem voorzichtig tegen zijn voorganger aan schuiven totdat deze voelbaar vastklikt.

Adreskeuze
