3 Werking en gebruik
De BNEC-4AIO extendermodule wordt toegepast binnen de BRControls voorregel- en naregellijnen.
De functie van de BNEC-4AIO extendermodule is:
- het op een eenvoudige wijze aansluiten van 4 spanningsuitgangenn 0..10VDC op een RIO-MU22 module
- het op een eenvoudige wijze aansluiten van 4 spanningsuitgangen 0..10VDC op een BNRC Roomcontroller
- het op een eenvoudige wijze aansluiten van 4 spanningsuitgangen 0..10VDC op een BRN15 Naregeling
3.1 Omschrijving
De BNEC-4AO is een extendermodule voor vier analoge 0..10VDC uitgangen. De uitgangen 1 en 2 zitten aan de bovenkant en de uitgangen 3 en 4 zitten aan de onderkant. Tevens is er per uitgang een 24VAC voeding aanwezig. Hierbij mag het opgenomen vermogen van de verbruiker niet boven de 10VA komen. Indien dit wel het geval is, zal er een aparte transformator moeten worden toegepast.
De BNEC-4AO kan in de volgende productlijnen worden ingezet:
1. RIO-MU22C(N) combimodules
- De modules worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodules door de MU22C(N) van voeding voorzien. Tevens loopt de data via deze connector. Per MU22C(N) kunnen maximaal drie analoge ingangsmodules worden aangesloten. Deze moeten door de dip-switches worden geadresseerd.
2. BRN20 naregelingen - BNRC Roomcontroller
- De modules worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodules door de BNRC Roomcontroller van voeding voorzien. Tevens loopt de data via deze connector. Per roomcontroller kunnen maximaal twee analoge ingangsmodules worden aangesloten. Deze moeten door de dip-switches worden geadresseerd.
3. BRN15 naregelingen
- De modules worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodules door de BRN15 van voeding voorzien. Tevens loopt de data via deze connector. Per BRN15 kunnen maximaal drie analoge ingangsmodules worden aangesloten. Deze moeten door de dip-switches worden geadresseerd.
Toebehoren
| EAN Code | Typenummer | Omschrijving |
|---|---|---|
| 8718309510954 | BNEC-CONN | Uitbreidingsconnector extendermodules |

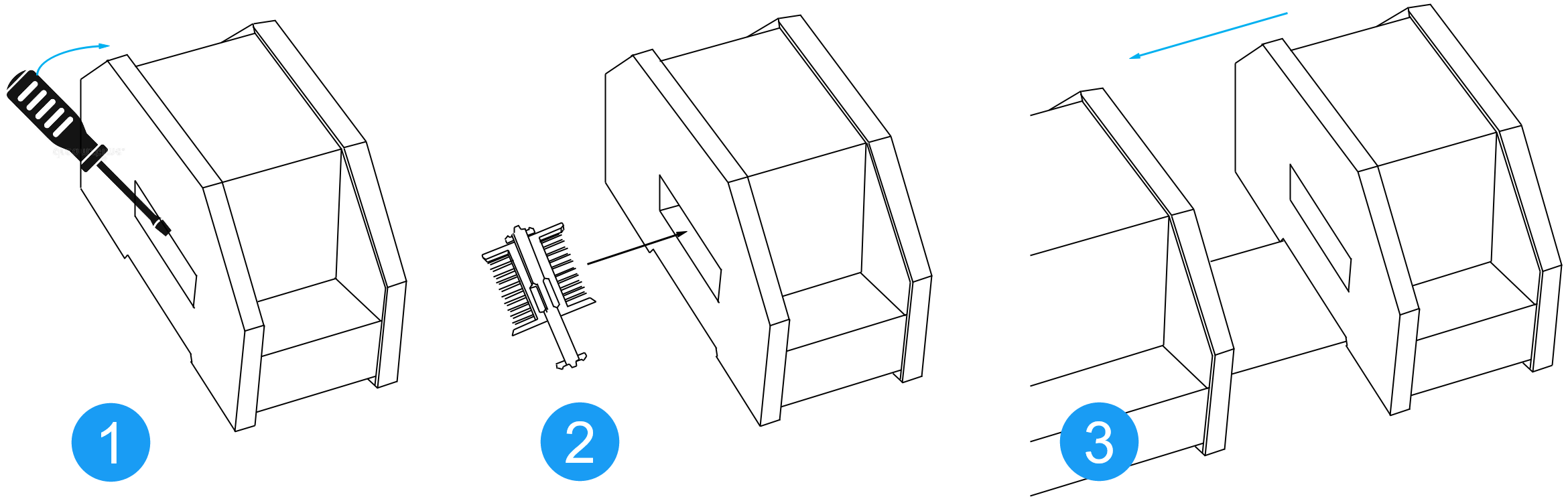

Montage BNEC-CONN connector:
Met een schroevendraaier het zijpaneel van de BNEC en de module waarmee wordt gekoppeld, verwijderen. Vervolgens de BNEC-CONN connector in de zijkant van de BNEC schuiven en de BNEC op de DIN rail klikken. De BNEC koppelen door hem voorzichtig tegen zijn voorganger aan schuiven totdat deze voelbaar vastklikt.
3.2 Technische gegevens
| Algemeen | |
|---|---|
| Voeding | 24VAC via BNEC-CONN van RIO-MU22, BRN-15 of BNRC |
| Frequentie | 50 Hz bij AC voeding |
| Opgenomen vermogen onbelast | 2,5 VA zonder randapparatuur |
| Behuizing | kunstof/geanodiseerd aluminium |
| Afmetingen b x h x d | 54 x 118 x 80 mm |
| Gewicht | 0,2 kg |
| Montage | bodemmontage met veerclip op TS35 DIN rail |
| Aansluitingen | dubbele veerklemmen max. 1,5mm2, afneembaar |
| Beschermingsgraad | IP30 (volgens DIN40050/IEC529) |
| Bedrijfscondities | 5°C … 60°C / 0 … 95% RV niet condenserend |
| Opslagcondities | -5°C … 70°C / 0 … 95% RV niet condenserend |
| EAN Code | 8718309513610 |
| Maximale configuratie | 3 per RIO-MU22 |
| 2 per BRN20 (via BNRC Roomcontroller) | |
| 3 per BRN-15 | |
| I/O bezetting | 4 x analoge 0..10VDC uitgang |
| Periferievoeding | 4 x 24VAC/10VA |

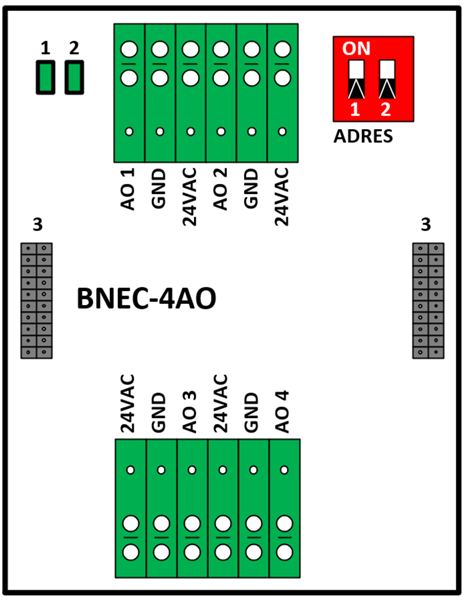

3.3 Overzicht
| Onderdeel | Naam/nr | Type | Functie |
|---|---|---|---|
| I/O | AO 1 | Veerklem groen | Analoge 0..10VDC uitgang 1 |
| GND | Veerklem groen | Ground van uitgang 1 | |
| 24VAC | Veerklem groen | 24VAC/1VA voeding tbv periferie uitgang 1 | |
| AO 2 | Veerklem groen | Analoge 0..10VDC uitgang 2 | |
| GND | Veerklem groen | Ground van uitgang 2 | |
| 24VAC | Veerklem groen | 24VAC/1VA voeding tbv periferie uitgang 2 | |
| AO 3 | Veerklem groen | Analoge 0..10VDC uitgang 3 | |
| GND | Veerklem groen | Ground van uitgang 3 | |
| 24VAC | Veerklem groen | 24VAC/1VA voeding tbv periferie uitgang 3 | |
| AO 4 | Veerklem groen | Analoge 0..10VDC uitgang 4 | |
| GND | Veerklem groen | Ground van uitgang 4 | |
| 24VAC | Veerklem groen | 24VAC/1VA voeding tbv periferie uitgang 4 | |
| Meldingen | 1 | LED groen | LINK indicatie met controller |
| - Brandt continu | |||
| 2 | LED groen | RUN indicatie CPU | |
| - Knippert regelmatig | |||
| Diversen | 3 | Pinheaders | t.b.v. BNEC-CONN voeding en communicatie |
| Adreskeuze | ADRES | Dipswitch | Zie volgende tabel |
Adreskeuze
| 1 | 2 | Adres |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 0 | 2 |
| 0 | 1 | 3 |
| 1 | 1 | nvt |

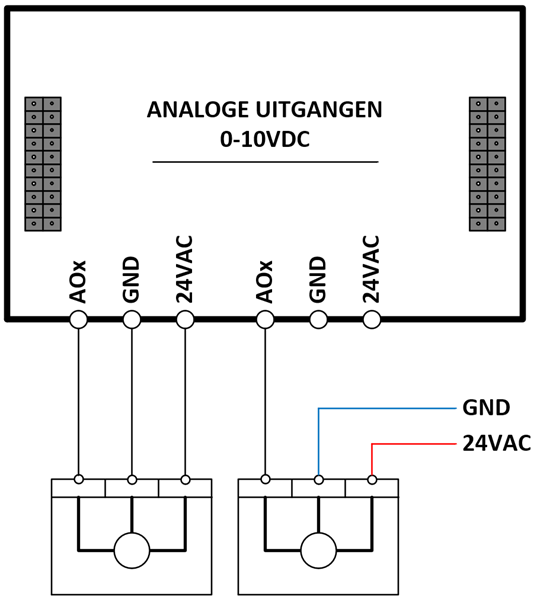

3.4 Aansluitingen
