3 Werking en gebruik
De BNEC-4DI extendermodule wordt toegepast binnen de BRControls voorregel- en naregellijnen.
De functie van het BNEC-4DI extendermodule is:
- het op een eenvoudige wijze aansluiten van 4 potentiaal vrije digitale ingangen op een RIO-MU22 module
- het op een eenvoudige wijze aansluiten van 4 potentiaal vrije digitale ingangen op een BNRC Roomcontroller
- het op een eenvoudige wijze aansluiten van 4 potentiaal vrije digitale ingangen op een BRN15 Naregeling
3.1 Omschrijving
De BNEC-4DI is een extendermodule voor vier potentiaal vrije digitale ingangen. De ingangen 1 en 2 zitten aan de bovenkant en de ingangen 3 en 4 zitten aan de onderkant van de module.
De BNEC-4DI kan in de volgende productlijnen worden ingezet:
1. RIO-MU22C(N) combimodulen
- De modulen worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodulen door de MU22C(N) van voeding voorzien. Tevens loopt de data via deze connector. Per MU22C(N) kunnen maximaal drie digitale ingangsmodulen worden aangesloten. Deze moeten door de dip-switches worden geadresseerd.
2. BRN20 naregelingen - BNRC Roomcontroller
- De modulen worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodulen door de BNRC Roomcontroller van voeding voorzien. Tevens loopt de data via deze connector. Per roomcontroller kunnen maximaal twee digitale ingangsmodulen worden aangesloten. Deze moeten door de dip-switches worden geadresseerd.
3. BRN15 naregelingen
- De modulen worden door middel van de BNEC-CONN connector aan elkaar gekoppeld. Dit moet elektrisch spanningsloos gebeuren. Via de koppelconnector worden de extendermodulen door de BRN15 van voeding voorzien. Tevens loopt de data via deze connector. Per BRN15 kunnen maximaal drie digitale ingangsmodulen worden aangesloten. Deze moeten door de dip-switches worden geadresseerd.
Toebehoren
| EAN Code | Typenummer | Omschrijving |
|---|---|---|
| 8718309510954 | BNEC-CONN | Uitbreidingsconnector extendermodules |

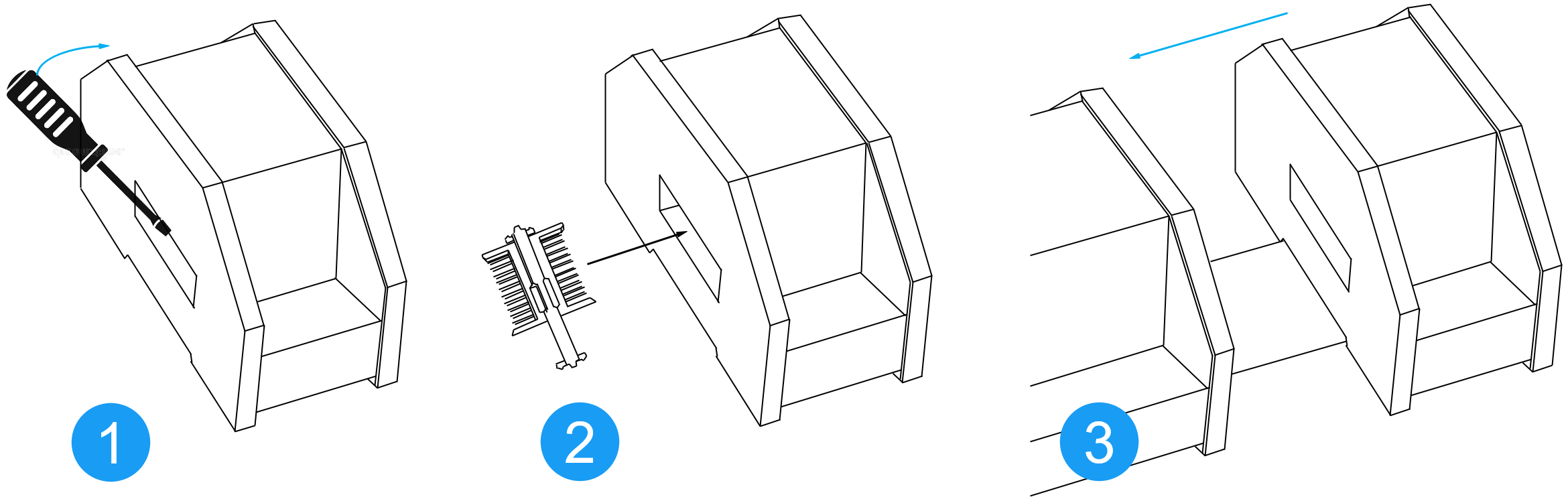

Montage BNEC-CONN connector:
Met een schroevendraaier het zijpaneel van de BNEC en de module waarmee wordt gekoppeld, verwijderen. Vervolgens de BNEC-CONN connector in de zijkant van de BNEC schuiven en de BNEC op de DIN rail klikken. De BNEC koppelen door hem voorzichtig tegen zijn voorganger aan schuiven totdat deze voelbaar vastklikt.
3.2 Technische gegevens
| Algemeen | |
|---|---|
| Voeding | 24VAC via BNEC-CONN van RIO-MU22, BRN-15 of BNRC |
| Frequentie | 50 Hz bij AC voeding |
| Opgenomen vermogen onbelast | 2,5 VA zonder randapparatuur |
| Behuizing | kunstof/geanodiseerd aluminium |
| Afmetingen b x h x d | 54 x 118 x 80 mm |
| Gewicht | 0,2 kg |
| Montage | bodemmontage met veerclip op TS35 DIN rail |
| Aansluitingen | dubbele veerklemmen max. 1,5mm2, afneembaar |
| Beschermingsgraad | IP30 (volgens DIN40050/IEC529) |
| Bedrijfscondities | 5°C … 60°C / 0 … 95% RV niet condenserend |
| Opslagcondities | -5°C … 70°C / 0 … 95% RV niet condenserend |
| EAN Code | 8718309511388 |
| Maximale configuratie | 3 per RIO-MU22 |
| 2 per BRN20 (via BNRC Roomcontroller) | |
| 3 per BRN-15 | |
| I/O bezetting | 4 x digitale ingang (potentiaal vrij) |

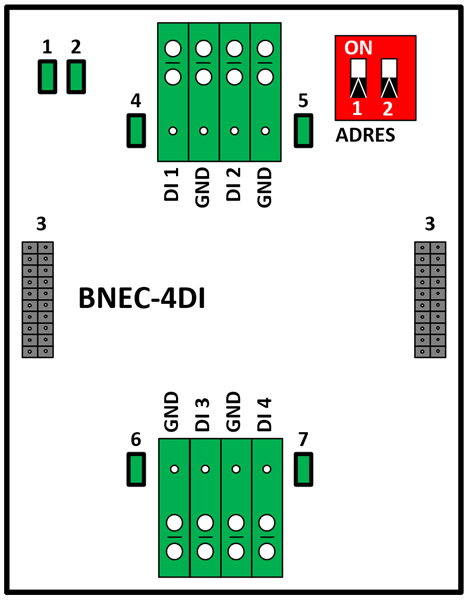

3.3 Overzicht
| Onderdeel | Naam/nr | Type | Functie |
|---|---|---|---|
| I/O | DI 1 | Veerklem groen | Digitale ingang 1 |
| GND | Veerklem groen | Ground van digitale ingang 1 | |
| DI 2 | Veerklem groen | Digitale ingang 2 | |
| GND | Veerklem groen | Ground van digitale ingang 2 | |
| DI 3 | Veerklem groen | Digitale ingang 3 | |
| GND | Veerklem groen | Ground van digitale ingang 3 | |
| DI 4 | Veerklem groen | Digitale ingang 4 | |
| GND | Veerklem groen | Ground van digitale ingang 4 | |
| Meldingen | 1 | LED groen | LINK indicatie met controller |
| - Brandt continu | |||
| 2 | LED groen | RUN indicatie CPU | |
| - Knippert regelmatig | |||
| Diversen | 3 | Pinheaders | t.b.v. BNEC-CONN voeding en communicatie |
| Meldingen | 4 | LED groen | Digitale ingang 1 actief |
| 5 | LED groen | Digitale ingang 2 actief | |
| 6 | LED groen | Digitale ingang 3 actief | |
| 7 | LED groen | Digitale ingang 4 actief | |
| Adreskeuze | ADRES | Dipswitch | Zie volgende tabel |
Adreskeuze
| 1 | 2 | Adres |
|---|---|---|
| 0 | 0 | 1 |
| 1 | 0 | 2 |
| 0 | 1 | 3 |
| 1 | 1 | nvt |

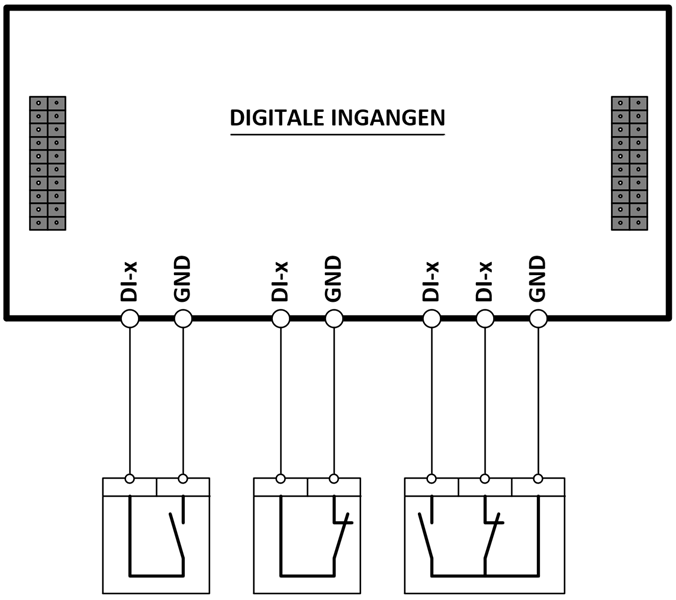

3.4 Aansluitingen
