Tijdens het starten van BRCad import alle tagname die beschikbaar zijn in de Logicad.csv, als dit bestant in de project map staat. Als het bestand niet beschikbaar is wordt er een nieuwe importeer bestand gemaakt.

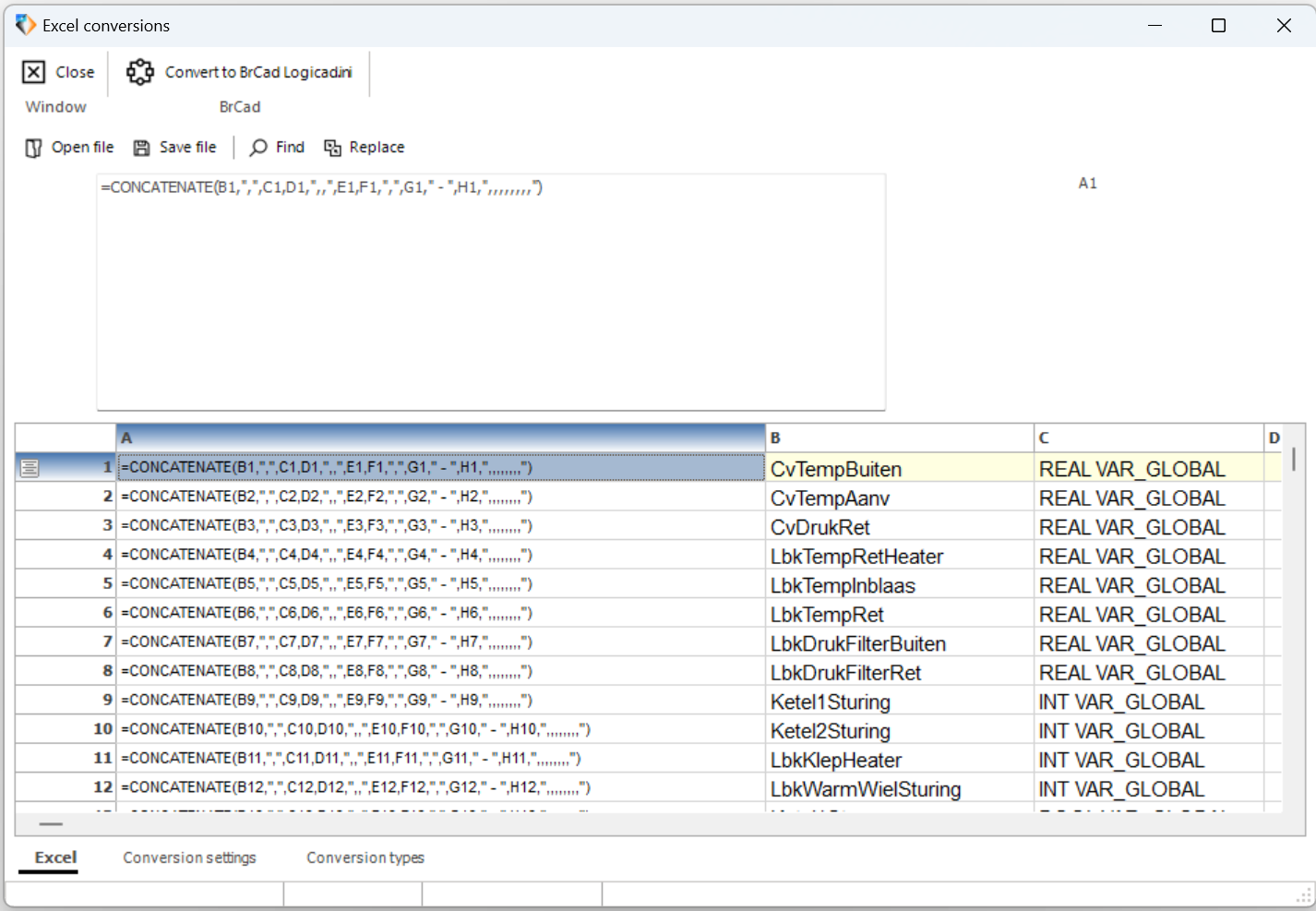

Open het Logicad Excel bestand (*.xls), die aangemaakt is na het afronden van het Logicad project

Klik op de Convert to BRCad Logicad.ini knop, selecteer de project directory om het BrCad bestand in op te slaan.

• Het gegenereerde bestand is een Comma Seperated File (Logicad.csv).

Open of heropen nu het project, om de aangepaste Logicad.csv te importeren. De geimporteerd tagnames worden toegevoegd aan de TagNames.

Voorbeeld bestand Logicad.csv Na BrCad csv formaat conversie.

    [HW_ADDRESS,VAR_NAME,COMMENT]
    AI001,CvTempBuiten,Buitentemperatuur
    AO001,Ketel1Sturing,"Ketel 1 sturing"
    DI000,Ketel1Stor,"Ketel 1 storing"
    DI001,Ketel2Stor,"Ketel 2 storing"
    DI002,CvPompStor,"Transportpomp storing"
    DI003,Os1PompStor,"Transportpomp storing"
    DO000,Ketel1In,"Ketel 1 inschakel"
    DO001,Ketel2LaagIn,"Ketel 2 laag inschakel"
    DO002,Ketel2HoogIn,"Ketel 2 hoog inschakel"
    DO003,CvPompIn,"Transportpomp inschakel"
    DO004,Os1PompIn,"Transportpomp inschakel"
    DO005,ExpeditiePompIn,"Transportpomp inschakel"
    DO006,KantinePompIn,"Transportpomp inschakel"
    DO007,Pand18PompIn,"Transportpomp inschakel"
    DO008,Ketel1KlepIn,"Ketel 1 smoorklep inschakel"
    DO009,Ketel2KlepIn,"Ketel 2 smoorklep inschakel"
    DO010,ExpeditieHeater1In,"Heater inschakel"
    DO011,ExpeditieHeater2In,"Heater inschakel"
    DO012,Rk1StorIn,"Storing inschakel"
    DI1023,Stookgrens,"Stookgrens setpoint"
    DI1024,Vorstgrens,"Vorstgrens setpoint"
    DI2452,Os1WarmteVraag,Warmtevraag
    DI2453,KantineWarmteVraag,Warmtevraag
    DI2454,Pand18WarmteVraag,Warmtevraag
    MEM001,Ketel1Uren,"Ketel 1 uren"
    MEM002,Ketel2LaagUren,"Ketel 2 laag uren"
    MEM003,Ketel2HoogUren,"Ketel 2 hoog uren"
    MEM004,CvPompUren,"Transportpomp uren"
    MEM005,Os1PompUren,"Transportpomp uren"
    MEM006,ExpeditiePompUren,"Transportpomp uren"
    MEM007,KantinePompUren,"Transportpomp uren"
    MEM008,Pand18PompUren,"Transportpomp uren"
    MEM009,ExpeditieHeater1Uren,"Heater uren"
    MEM010,ExpeditieHeater2Uren,"Heater uren"

Belangrijk: Pas dit niet aan. Dit kan er voor zorgen dat het Importeren niet meer werkt.

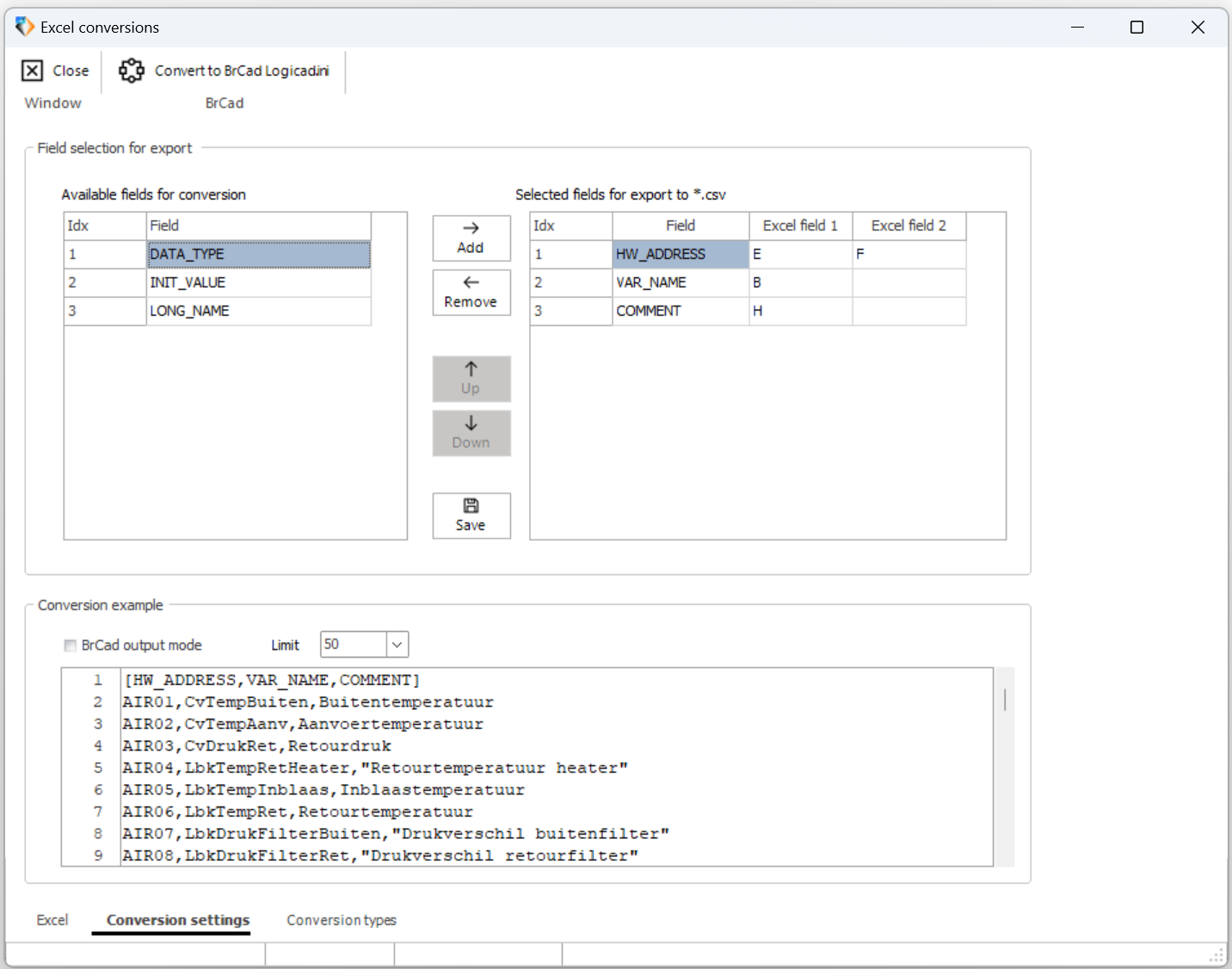

Instellingen van velden die geconverteerd kunnen worden vanuit de logicad.csv naar BrCad formaat. In deze weergave kunnen velden geselecteerd worden en de plek in het bestand waar ze vandaan komen.

Belangrijk: Pas dit niet aan. Dit kan er voor zorgen dat het Importeren niet meer werk.

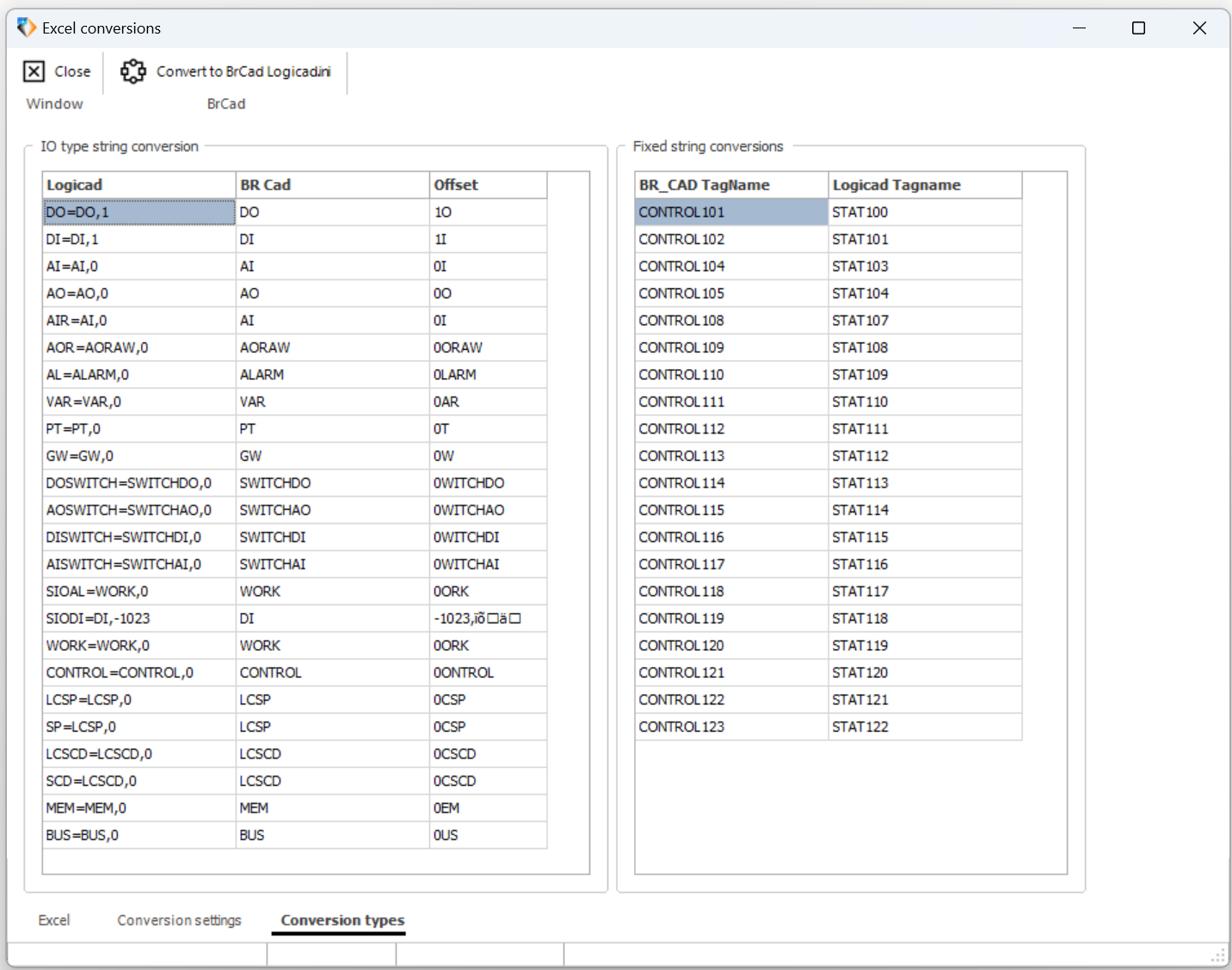

Parameters voor IO types, offsets en fixe string conversies van de Logical Excel sheet naar de BrCad formaat.
