8.3 ExportScheme

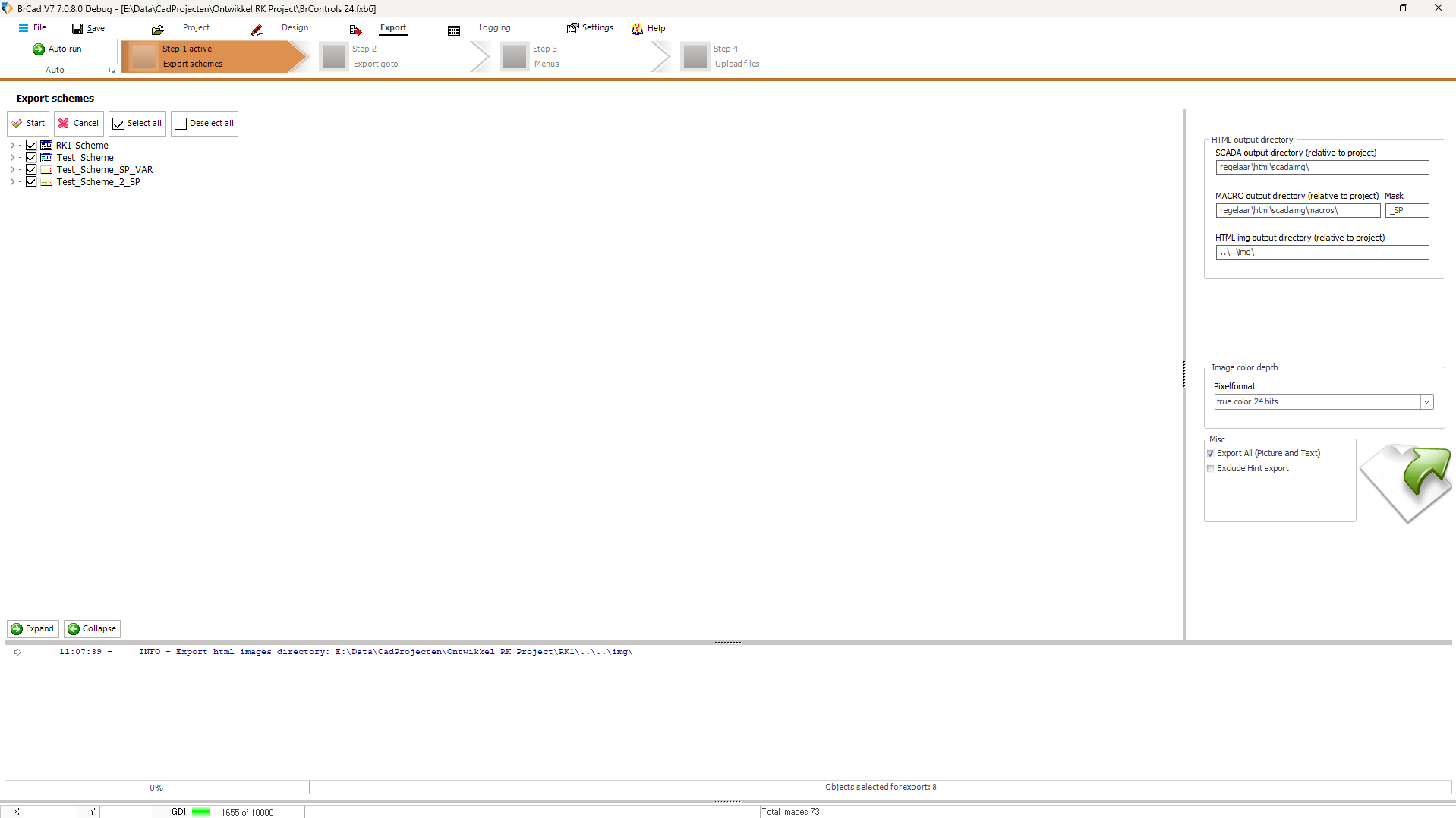

Venster waar zowel settings ingevuld kunnen worden, als een selectie gemaakt kan worden voor Scheme's om te exporteren naar een regelaar.
Het scherm is onderverdeeld in 4 onderdelen:
- Toolbar (knoppen): Knoppen voor starten export en selecteren van alle of geen schemes.
- Lijst weergave: Lijst van beschikbare scheme's afhankelijk van de ProjectBoom selectie.
- Export instellingen: Parameters waar verschillende onderdelen geplaatst zullen worden (op de schijf).
- Logging: Hier wordt de logging van het exporteer proces getoond.
8.3.1 Toolbar
De toolbar heeft een viertal knoppen:
Bovenkant
| Icon | Functie | Sneltoets | Omschrijving |
|---|---|---|---|
 | Start | Start het exporteren van de geselecteerde Scheme's als BRT en PNG bestanden | |
 | Cancel | Stopt het exporteren van Scheme's, dit houdt wel in dat de al geexporteerd bestanden niet hersteld worden | |
 | Select all | Selecteer alle objecten in de lijst weergave | |
 | Deselect all | Deselecteer alle objecten in de lijst weergave |
Onderkant
| Icon | Functie | Omschrijving |
|---|---|---|
 | Collapse | Boom dichtvouwen tot Controller niveau |
 | Expand | Complete boom tonen |
8.3.2 Lijst weergave
De lijst weergave geeft de lijst met mogelijke schemes die geexporteerd kunnen worden.
Afhankelijk van de selectie in de Project:
- Bij selectie van een Controller worden alle onderliggende schemes in de lijst gezet.
- Bij selectie van een Scheme wordt deze scheme in de lijst gezet.
- Als er een Controller geselecteerd is, en er globalSchemes aangemaakt zijn worden deze toegevoegd aan de lijst.
Per scheme kan er geselecteerd worden welke layers geexporteerd wordt.
Bij exporteren voor een Regelaar is het mogelijk om minder scheme's te selecteren, deze selectie wordt meegenomen naar het ExportUpload scherm.

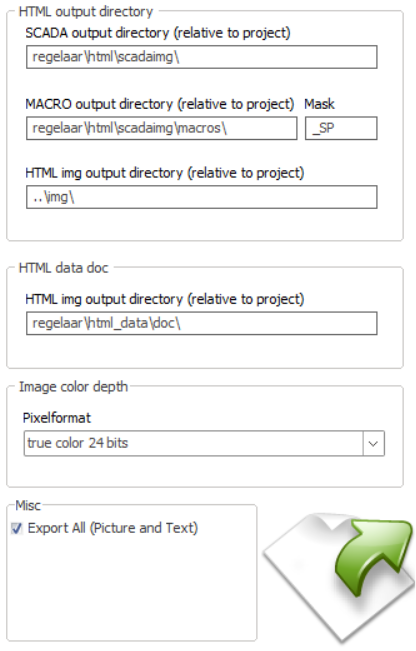

8.3.3 Export instellingen
Er zijn een aantal instellings opties voor het exporteren van schemes
HTML output directory
- SCADA output directory
- Directory op de computer waar hoofd schemes geplaatst worden
- MACRO output directory
- Directory waar alle schemes met een “_SP” in de naam geplaatst worden.
- HTML img output directory
- Directory die mee geupload wordt, hierin staan de benodigde plaatjes.
- Vooral nodig als onderdelen afwijkende plaatjes hebben buiten de standaard set.
De boven vermelde directories zijn allemaal relatief aan de plek van het project
HTML data doc
- HTML img output directory
- TBD
De boven vermelde directories zijn allemaal relatief aan de plek van het project
Image color depth
- Pixelformat
- Biedt de optie om te schakelen tussen 8 bits en 24 bits kleur export
Misc
- Export All (Picture and Text)
- Checkbox om alle objecten te exporteren, als deze uit staat zal er gekeken worden naar de Export vlag van het object.
- Exclude Hint export
- Checkbox om het exporteren van Hint velden uit te schakelen, inplaats van de hint tekst komt er een lege string in de BRT files te staan.
- Dit kan gebruikt worden om geen Hint elementen te tonen in de WebService bijvoorbeeld voor knoppen.
De export vlag is komen te vervallen in na BrCadV5, deze parameter kan nog in oude project voorkomen, de checkbox staat het toe om deze vlag te negeren.
8.3.4 Logging
Hierin wordt tijdens het exporteren (Start) bijgehouden welke bestanden er gemaakt zijn, en wat de project Directory is. Mocht er iets fout gaat bij het exporteren wordt dat hier ook in vermeld.
8.3.5 Meldingen
Het exporteren van bestanden kan verschillende meldingen genereren hieronder staan de verschillende meldingen:

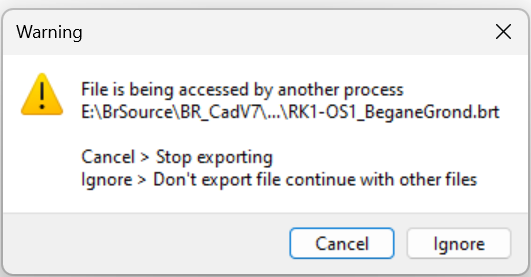

Export uitzondering
Deze melding wordt getoont op het moment dat het Export process geen toegang kan krijgen tot de te exporteren bestanden. In het voorbeeld is RK1_OS1_BeganeGrond.brt een alleen lezen bestand.
De gebruiker krijgt hier twee opties:
- Cancel het genereren van de export bestanden wordt gestopt.
- Ignore het genereren van de export bestanden gaat door zonder dit bestand.
