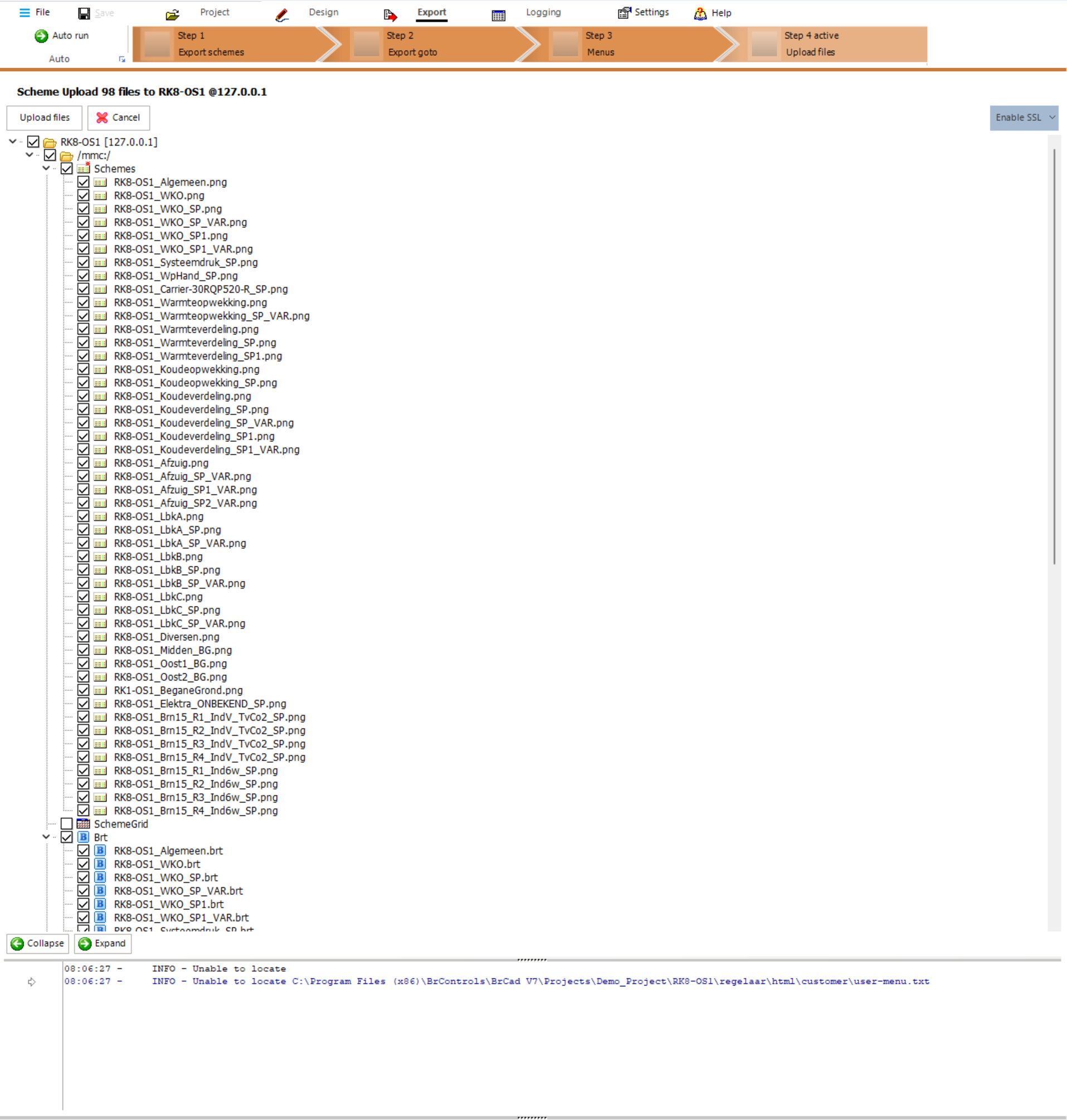

Venster waar de bestanden geselecteerd kunnen worden die geupload moeten worden naar de controller.

Het scherm is onderverdeeld in 4 onderdelen:

1. Toolbar boven
2. Treeview
3. Toolbar onder
4. Popup (kopieren naar ram BRC45 & BRC23)
5. Logging

De Toolbar bevat 3 knoppen

• Upload files
  • Hiermee wordt het upload process gestart die de bestanden upload naar de controller
• Cancel
  • Hiermee kan het upload process gestopt worden, dit heeft geen herstel optie de al geuploade bestanden blijven bestaan op de controller
• Enable SSL
  • Dit is een toggle knop waarmee de SSL de beveiligde data overdracht aan- of uitgezet kan worden.
  • Deze knop heeft ook een dropdown, hieronder is een weergave van deze popup te zien met de Default selectie.

Boom weergave van de verschillende bestanden die geupload kunnen worden naar de controller, alles met een checkbox ervoor zal geupload worden. In deze boom worden alle bestanden weergegeven, mocht er een bestand wel in de lijst staat maar niet klaar staat in de export Directory dan wordt het met het onderstaande icoon aangegeven:

De missende bestands melding kan komen doordat het export process (step 1 tot 4 nog niet volledige doorlopen is)

Tijdens het uploaden van bestanden naar de regelaars zullen de bestanden in de mmc map, de BRC46 zal dit direct kopieren naar de ram map. De scheme's worden getoont in de WebService vanuit de ram map.

De BRC45 & BRC23 kopieren de mmc map tijdens opstarten naar de ram map.

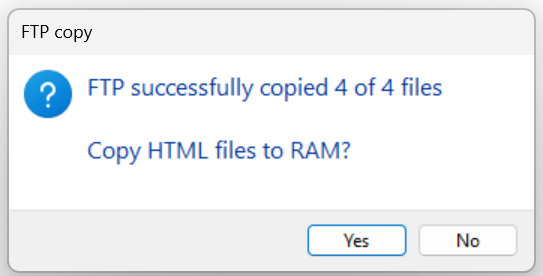

Om tijdens het engineeren van het project te versnellen, wordt de onderstaande popup getoont voor de BRC45 en BRC23.

Na selectie van Yes knop wordt een commando naar de Regelaar gestuurd om direct de mmc map te kopieren naar de ram map.

Hierin wordt tijdens het uploaden (Upload files) bijgehouden welke geupload zijn, Mocht er iets fout gaat tijdens het uploaden dan wordt dat hier ook in vermeld.

• Vanaf versie 7.0.5.2 wordt de Ram upload boom object niet standaard geselecteerd en uitgeklapt.
• Voor BRC45 regelaars met een firmware versie lager als 5.83 wordt de Ram boom wel getoont. Oudere firmware versie werken beter met de direct Ram upload
