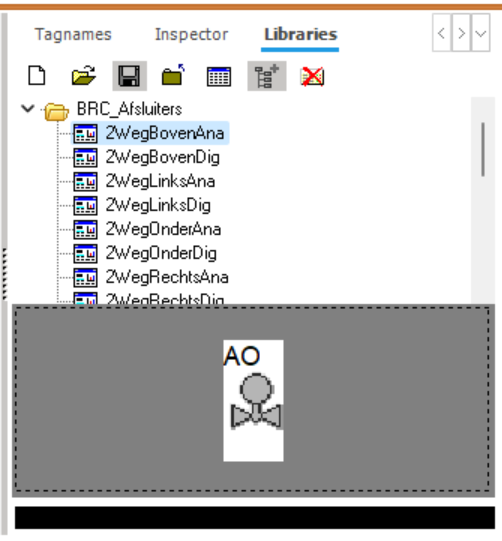

In het Library dialoog wordt een lijst met geopende Libraries getoont. Hier kunnen meerdere library bestanden tegelijk getoont en geladen worden. Library bestanden hebben de volgende file extension *.fxl.

De applicatie houdt bij welke libraries er open stonden tijdens afsluiten van de applicatie. En zal bij het opstarten dezelfde libraries weer inladen.

Dit onderdeel bestaat uit vier delen:

• Toolbar
• Treeview
• Preview
• Menus (popup / dialogen)

Knoppen voor het beheren van Libraries voor het aanmaken, openen, opslaan en sluiten van libraries.

Icon	Functie	Omschrijving
	Aanmaken nieuwe library	Deze actie zal een nieuw library aanmaken, dit zal gedaan worden via de Library properties
	Openen bestaande library	Hiermee wordt een verkenner dialog geopend waar 1 of meerdere libraries geselecteerd en geopend kunnen worden
	Opslaan geselecteerde library	Hiermee worden de wijzigingen voor de geselecteerd library opgeslagen (alleen beschikbaar als er wijzigingen zijn)
	Sluiten van geselecteerde library	Sluit de huidige geselecteerd library, werkt alleen op library niveau (niet op library item niveau)
	Openen properties scherm	Toont het properties scherm voor het geselecteerde object in de Treeview
	Geselecteerd objecten toevoegen aan library	Als er objecten in het Scheme geselecteerd zijn wordt deze optie beschikbaar om objecten toe te voegen als library item aan de huidige geselecteerde library
	Verwijderen geselecteerd library item	Hiermee kan het huidige geselecteerde object in de Treeview verwijderd worden uit de library

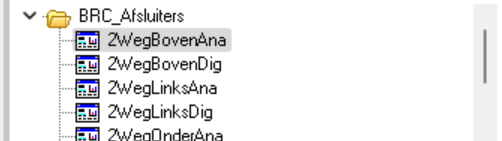

Weergave van de geopende Libraries hierin kunnen library items geselecteerd worden, en van hieruit gesleept worden naar een Scheme.

De Library tree bevat twee niveaus:

• Libraries is het hoofdniveau
• Library items het subniveau

Beide niveaus hebben een eigen popup weergave (zie hoofdstuk hieronder)

Voorbeeld weergave van een geselecteerd Library item.

De voorbeeld weergave kan ook werken op basis van de muiscursor plek, dit kan in het Options Scherm geactiveerd worden.

Het Library dialoog heeft een aantal popups en properties menu's:

• Library popup
• Library properties
• Library item popup
• Library item properties

Rechtermuis op een library toont het volgende popup dialoog

Icon	Functie	Omschrijving
	Opslaan geselecteerde library	Hiermee worden de wijzigingen voor de geselecteerd library opgeslagen (alleen beschikbaar als er wijzigingen zijn)
	Sluiten van geselecteerde library	Sluit de huidige geselecteerd library, werkt alleen op library niveau (niet op library item niveau)
	Geselecteerd objecten toevoegen aan library	Als er objecten in het Scheme geselecteerd zijn wordt deze optie beschikbaar om objecten toe te voegen als library item aan de huidige geselecteerde library
	Openen properties scherm	Toont het properties scherm voor het geselecteerde object in de Treeview

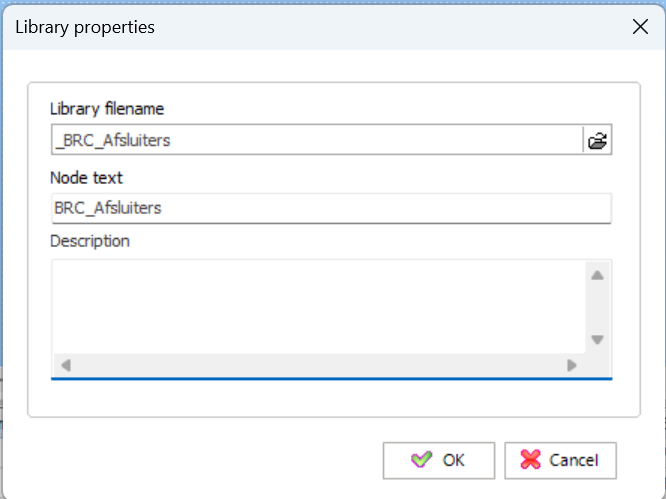

Properties dialoog voor de Library parameters, wordt gebruikt voor het aanmaken en aanpassen van libraries.

• Library filename
  • Bestands naam die gebruikt wordt bij het aanmaken van een nieuwe library.
  • Voor bestaande libraries als dit veld aangepast wordt, dan wordt na opslaan van de library een nieuwe bestand aangemaakt met de hier ingevulde naam.
• Node text
  • Library naam zoals die in de Treeview getoont zal worden.
• Description
  • Hierin kan een tekstuele omschrijving gezet worden over de library.

Rechtermuis op een library item toont het volgende popup dialoog

Icon	Functie	Omschrijving
	Toevoegen aan Scheme	Geselecteerd library item toevoegen aan het geopende Scheme
	Verwijderen geselecteerd library item	Hiermee kan het huidige geselecteerde object in de Treeview verwijderd worden uit de library
	Openen properties scherm	Toont het properties scherm voor het geselecteerde object in de Treeview

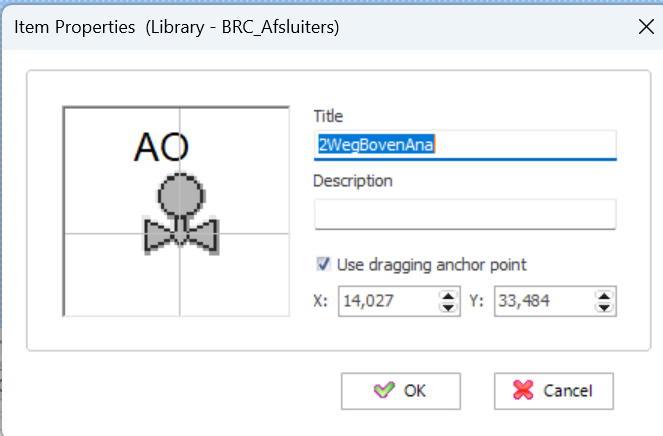

Properties dialoog voor de Library item parameters, wordt gebruikt voor het aanmaken en aanpassen van library item.

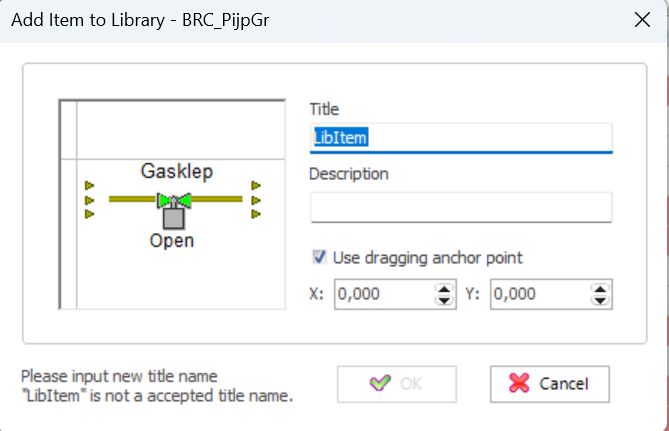

Nieuw (Add) dialoog toont extra informatie over het Title veld

• Title
  • Naam van het library item object, zoals deze getoont wordt in de Treeview
• Description
  • Hierin kan een tekstuele omschrijving gezet worden over de library item.
• X & Y
  • Anker punt, zal bij inslepen naar Scheme gebruikt worden als referentie punt (uitlijning met de Grid).
• Preview
  • Graphische weergave van de onderdelen die aan het library item toegevoegd worden.
