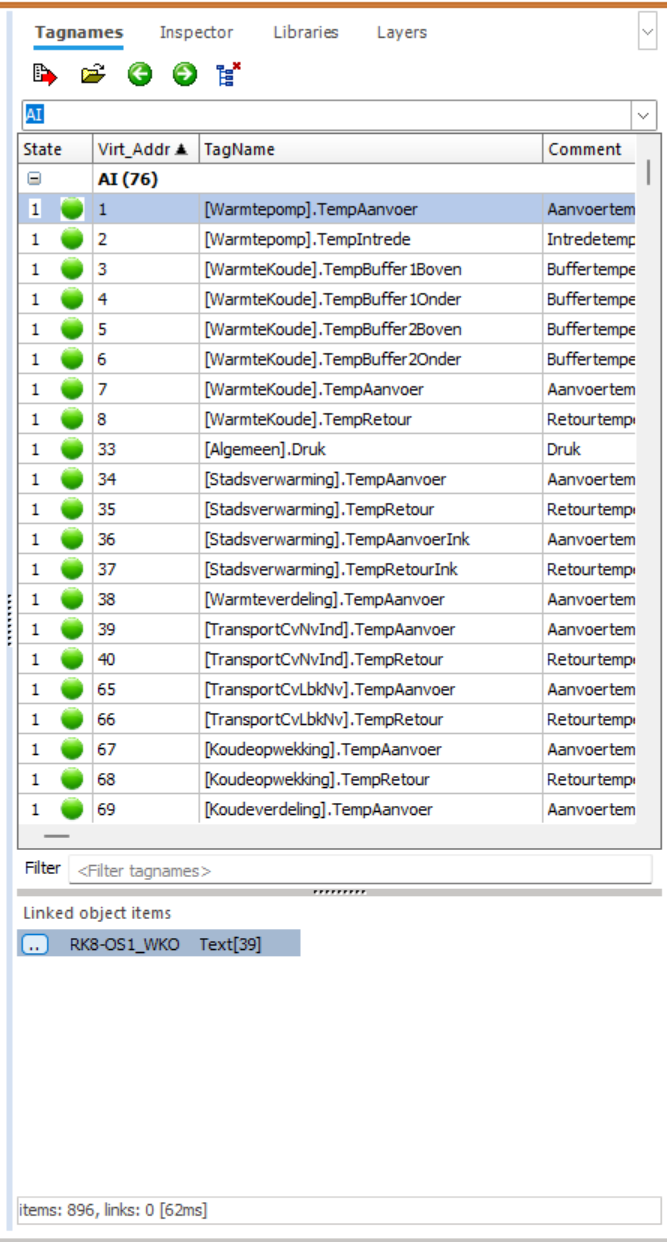

6.1 Tagnames
Dit onderdeel bestaat uit vier delen:
- Toolbar & Popup
- Tagname filter
- Tagname lijst
- Linked object lijst
6.1.1 Toolbar & Popup
Voor het beheren van de Layers zijn een aantal opties toegevoegd
Knoppen
| Icon | Functie | Omschrijving |
|---|---|---|
 | Load tagnames from file | Tagnames inladen van Logicad.csv bestand |
 | Save tagnames to Csv file | Tagnames opslaan in Project.csv bestand |
 | Collapse | Boom dichtvouwen tot Controller niveau |
 | Expand | Complete boom tonen |
 | Show not used | toon alle objecten die nog geen link hebben (niet zijn toegepast) |
Selectie balk
Deze balk in de toolbar maakt het mogelijk om snel naar verschillende IO types te kunnen springen.
6.1.2 Tagname Filter
Het is mogelijk om te filteren in de bovenstaande Tagname lijst, zodra er in dit veld wat ingevuld wordt zal er direct gefilterd worden.
Hiermee is het mogelijk om een overzicht te krijgen op basis van een Process naam bijvoorbeeld Algemeen zou gebruikt kunnen worden als filter commando, hierdoor zullen alleen de Tagnames die Algemeen bevatten getoont worden.
- Beide filters (Show not used en Tagname Filter) kunnen tegelijk gebruikt worden*
6.1.3 Tagname lijst
Weergave van alle Tagnames beschikbaar voor de controller, gegroepeerd op basis van het IO_Type.
De weergave bevat een aantal velden:
- State - Bevat een nummer hoe vaak het gebruikt is, en een rode of groene indicatie:
- Rood is nog niet toegepast
- Groen is toegepast
- Virt_Addr - Staat gelijk aan de IO_Index die gekoppeld is aan de TagName
- TagName - Naam van het veld zoals die in het project bekend is (en uit BrSelect binnen gekomen is)
- Comment - Commentaar wat bij de TagName binnengekomen is.
Als een van de TagName objecten geselecteerd is (met State groen en een of meerdere gelinkde objecten), zal er in de Linked object list de relaties getoont worden.
6.1.4 Linked object lijst
Als er een Tagname object geselecteerd is in de Tagname lijst, met gelinked objecten zal hier een lijst weergegeven worden met de gelinkte objecten.
Dit bestaat uit drie onderdelen:
- Knop met “..” - Als er op de knop geklikt wordt wordt het Scheme getoont waar het object aan gelinked is, tevens wordt er in de CrossRef het object geselecteerd.
- Scheme naam - De naam van het scheme waar de koppeling staat (in dit geval “Lights”)
- Object naam - Samenstelling van het Component en FlexId veld (zie CrossRef)
