5.4 IoData weergave

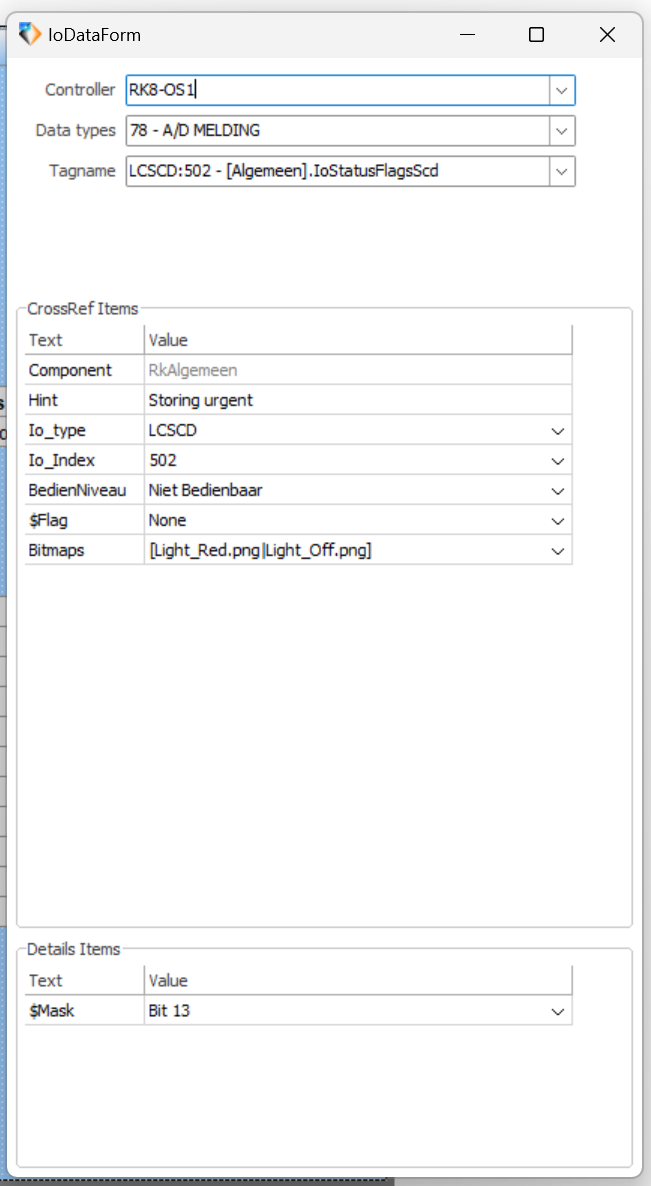

Dit dialoog toont de IoData velden van het huidige geselecteerde object in de Scheme of CrossRef. Hierin kunnen verschillende dingen aangepast worden met betrekking tot text of picture objecten.
Het scherm bestaat uit drie onderdelen, Algemene parameters, CrossRef main en Details velden.
5.4.1 Algemene parameters
In dit deel staan drie of vier parameters afhankelijk van Text of Picture object.
| Veldnaam | Functie | Actief | Omschrijving |
|---|---|---|---|
| Controller | Dropdown | Text & Picture | Dropdown voor selectie van de regelaar waaraan de parameter gekoppeld wordt |
| Data types | Dropdown | Text & Picture | Dropdown voor selectie van de data type, type object wat getoont en geexporteerd wordt |
| Tagname | Dropdown | Text & Picture | Dropdown voor selectie van de Tagname waaraan het object gekoppeld wordt |
| Visible text | Multiline veld | Text | Tekst die getoont wordt in het Scheme voor het object |
Visible text
De visible text zal meteen overgenomen worden naar de CrossRef en in de Scheme weergave.
5.4.2 CrossRef Items
Lijst weergave van IoData (parameters) die ingesteld kunnen worden voor het object (afhankelijk Controller, Data type en Tagname).
- Deze lijst zal kwa gedrag en mogelijkheden vergelijkbaar zijn met de CrossRef main weergave
5.4.3 Details Items
Lijst weergave van IoData (parameters) die ingesteld kunnen worden voor het object (afhankelijk Controller, Data type en Tagname).
- Deze lijst zal kwa gedrag en mogelijkheden vergelijkbaar zijn met de CrossRef details weergave
5.4.4 Notities
- De CrossRef Items en Details Items vallen onder dezelfde verdeling als de CrossRef via de GridSelector
- Het aanpassen van visible text ondersteund ook het verwijderen (delete) van text delen of karakters.
