5 Scheme weergave

Dit onderdeel van het scherm toont het huidige scheme. Hierin kunnen verschillende dingen gedaan worden omtrend het bewerken, aanpassen of kopieren van de getoonde scherm objecten.

Het scherm bestaat uit twee onderdelen, Toolbar en Scheme weergave (Canvas)

• Als de focus in het scheme staat en de Ctrl toets ingedrukt is, dan kan er met het muiswiel gezoomed worden.
• Linkermuis toets (afhankelijk van de actieve tool)
  • selectie van enkel object
  • slepen voor selectie meerdere objecten
  • slepen voor aanmaken lijn, rechthoek, ellipse, text veld of plaatje (deze worden toegevoegd op basis van de geselecteerde laag).
• Rechtmuis toets toon popup dialoog, met afhankelijk van het geselecteerd object verschillende opties.

Icon	Functie	Sneltoets	Omschrijving
	Pick tool		Hiermee kunnen verschillende objecten in het scheme geselecteerd en gesleept worden
	Zoom tool		Hiermee kan ingezoemd worden op een selectie van het scherm
	Pan tool		Als de scheme niet in het scherm past, kan hiermee naar andere delen van de Scheme gesleept worden
	Polyline tool	Ctrl vasthouden om horizontaal of verticaal uit te lijnen	Hiermee kunnen lijnen getekend worden in het Scheme
	Rectangle tool	Ctrl vasthouden om een vierkant te maken	Hiermee kunnen rechthoeken getekend worden in het Scheme
	Ellipse tool	Ctrl vasthouden om een cirkel te maken	Hiermee kunnen ellipsen getekend worden in het Scheme
	Text tool	Ctrl vasthouden schaalt de tekst mee met de hoogte van de selectie	Hiermee kunnen teksten toegevoegd worden in het Scheme
	Picture tool	Ctrl vasthouden om een vierkant plaatje te maken	Hiermee kunnen verschillende plaatjes in het scheme geselecteerd en gesleept worden

De Scheme toolbar wordt vergrendeld zodra de huidige layer niet meer te editen is en/of zichtbaar is.

Weergave van het huidig geselecteerde Scheme in de ProjectBoom.

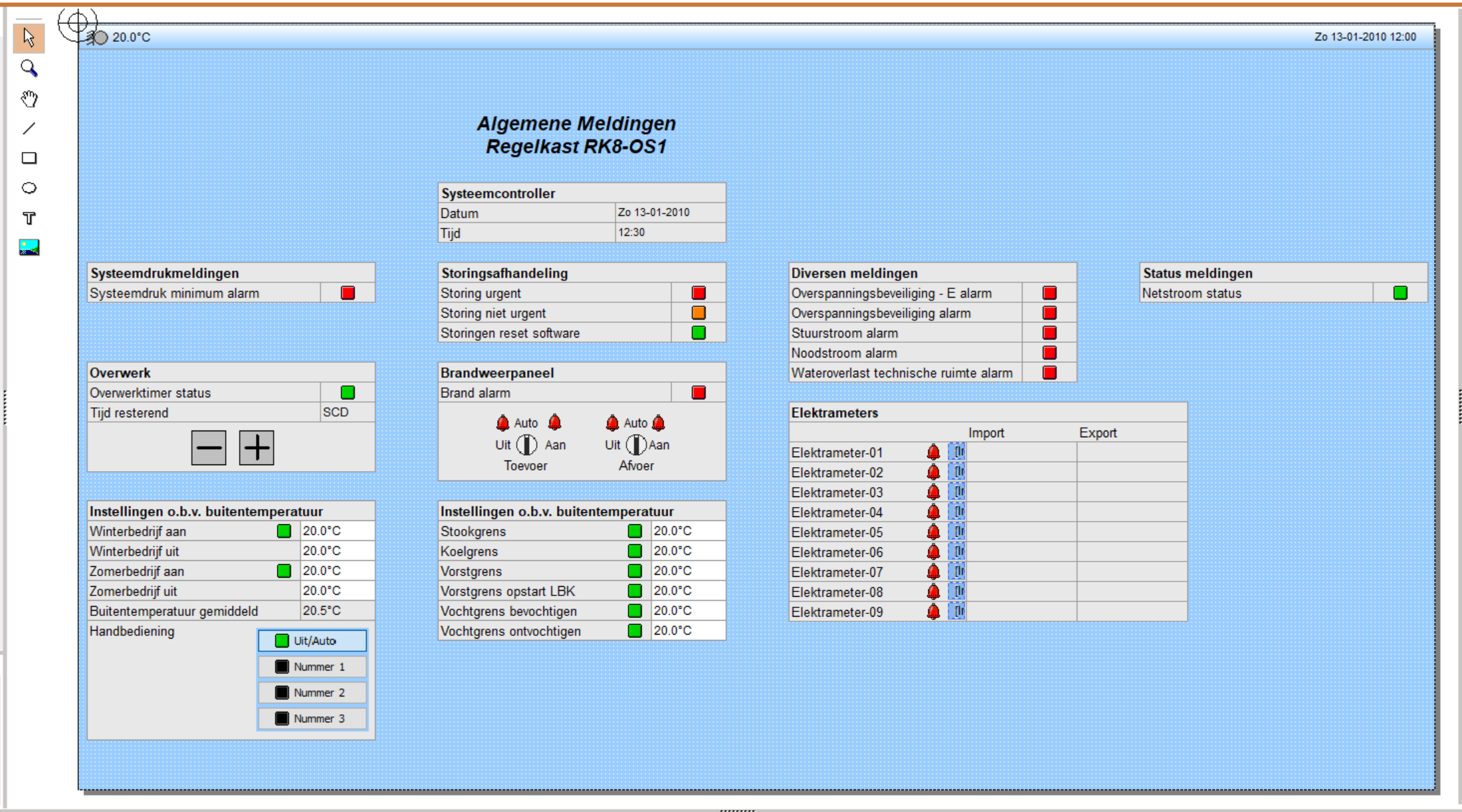

Hier wordt de Visualisatie van het Scheme weergegeven met alle objecten van het Scheme. Door selectie van het Scheme (ProjectBoom), worden andere delen van de applicatie ook getoont met de relevante informatie van dit scheme zoals:

• PagerTools → TagNames, hierin wordt de complete lijst met TagNames van de Regelaar getoont.
• PagerTools → Inspector, hierin word de specifieke informatie getoont van een enkel object uit de scheme, toont niks als er meerdere objecten geselecteerd zijn.
• Crossref → Toont de lijst met objecten die in de scheme beschikbaar zijn (niet alle objecten bevatten relevante Crossref data en zullen niet getoont worden).

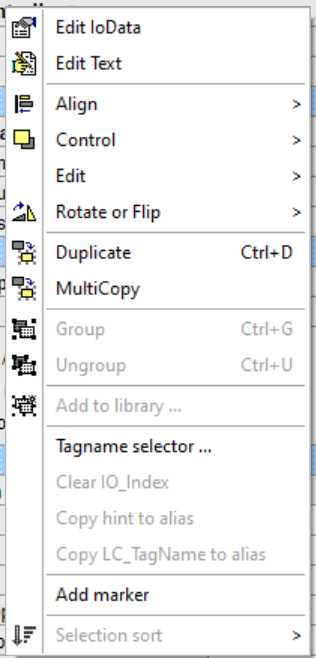

Bij selectie van objecten kan door de rechtermuis toets een popup getoont worden.

Icon	Functie	Actief	Omschrijving
	Edit IoData	Enkele objecten	Hiermee kan een IoData dialoog getoont worden
	Edit Text	Enkele tekst objecten	Hiermee kan een tekst edit dialoog getoont worden (multiline tekst editor)
	Edit Picture	Enkele picture objecten	Hiermee kan een picture edit dialoog getoont worden
	Edit Scheme Picture	Scheme objecten (hoofd object)	Hiermee kan een picture edit dialoog getoont worden
	Align	Meerdere objecten	Verschillende uitlijn opties (voor omschrijving zie IconsDescription > Design - Uitlijning )
	Control	Enkele & Meerdere objecten	Verschillende layout opties (voor omschrijving zie IconsDescription > Design - Layout tools )
	Edit	Enkele & Meerdere objecten	Verschillende kopieer opties (voor omschrijving zie IconsDescription > Design - Edit )
	Rotate or Flip	Enkel object	Verschillende kopieer opties (voor omschrijving zie IconsDescription > Design - Translation tools )
	Group	Meerdere objecten (uit dezelfde laag)	Groeperen (voor omschrijving zie IconsDescription > Design - Layout tools )
	Ungroup	Groep objecten	Groep opheffen (voor omschrijving zie IconsDescription > Design - Layout tools )
	Add to library …	Enkele & Meerdere objecten (alleen als er een Library geselecteerd is)	Geselecteerde objecten toevoegen aan de Library als nieuw library item
	Tagname selector …	Enkele & Meerdere objecten	Open de TagName Selector dialoog met de huidige selectie in de Scheme
	Clear IOIndex | Meerdere objecten (met IOIndex getoont in CrossRef)	Verwijderd de IOIndex waarde die in de CrossRef staat (verwijderd ook de LCTagname)
	Copy hint to alias	Enkele & Meerdere objecten (Met een referentie in CrossRef)	Kopieerd voor alle geselecteerd objecten de hint naar het userdata.alias veld (alias wordt niet geleegd als het hint veld leeg is)
