6.6.1 Alarm

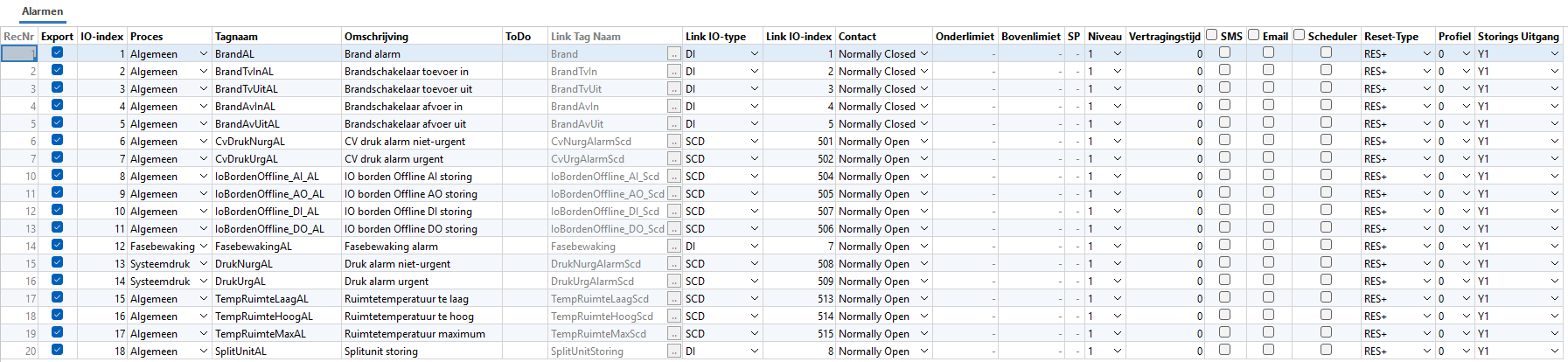

De alarmpagina biedt een overzicht van alle gekoppelde alarmen. Alarmen waarvoor de export is uitgeschakeld, worden hier niet weergegeven. Alarmen zijn altijd gekoppeld aan andere IO-punten. Op basis van de conditie van die punten kan een alarm worden geactiveerd of gedeactiveerd.
De tabel bevat specifieke kolommen voor alarmen:
| Kolom | Omschrijving |
|---|---|
| Proces | Hier kan het proces worden gekozen waar het alarm onder valt |
| ToDo | Hier kan worden ingevuld wat er moet gebeuren wanneer dit alarmsignaal wordt ontvangen |
| Link Tag Naam | Hier wordt de tagnaam van het veld weergegeven waar het alarm aan is gekoppeld |
| Link IO-type | Hier wordt het IO-type van het veld weergegeven waar het alarm aan is gekoppeld |
| Link IO-index | Hier wordt de IO-index van het veld weergegeven waar het alarm aan is gekoppeld |
| Contact | Geeft aan of het alarm wordt geactiveerd bij een hoog of laag contact; relevant voor DI, DO, SCD, Prot Dig, AI Hardware State, Mobile Dig, Clock Manual |
| Onderlimiet | Onderlimiet die een waarde mag hebben; bij een SCD Bit Link type staat hier de bitwaarde die moet matchen om dit alarm te activeren |
| Bovenlimiet | Bovenlimiet die een waarde mag hebben |
| SP | Bepaalt of de onder- en bovenlimieten uit een setpoint moeten worden gehaald of rechtstreeks uit de ingevulde waarden |
| Niveau | Geeft de ernst van het alarmsignaal aan, waarbij 0 het hoogst is en 9 het laagst |
| SMS | Geeft aan of het alarm via SMS mag worden doorgestuurd |
| Geeft aan of het alarm via e-mail mag worden doorgestuurd | |
| Scheduler | Geeft aan of het alarm naar BrScheduler mag worden doorgestuurd |
| Reset-Type | Geeft aan hoe een alarm mag worden gereset: RES+, RES- of LCFOLLOW |
| Profile | Geeft het profiel aan waar een alarm onder valt, van 0 tot en met 31 |
| Storings Uitgang | Alarmuitgangen voor logica, Y1 t/m Y16 |
Popup
| Icoon | Knop | Sneltoets | Omschrijving |
|---|---|---|---|
 | regel toevoegen | ctrl + ins | voeg een regel onderaan de tabel toe |
 | regel dupliceren | ctrl + n | kopieer de geselecteerde regel in zijn geheel naar een nieuwe regel eronder |
 | regel(s) verwijderen | shift + del | verwijder alle geselecteerde regels |
 | knippen | ctrl + x | knip de inhoud van de geselecteerde cellen |
 | kopi?ren | ctrl + c | kopieer de inhoud van de geselecteerde cellen |
 | plakken | ctrl + v | plak de gekopieerde cellen vanaf de huidige geselecteerde cel |
 | cellen wissen | del | maak alle geselecteerde cellen leeg |
 | alles selecteren | ctrl + a | selecteer alle cellen in de tabel |
 | zoek link regel in processpagina | opent de processpagina en selecteert de regel waar deze io-regel naar toe linkt | |
 | zoek fout op pagina | ctrl + e | zoek fouten op de huidige pagina |
 | kolombreedtes herstellen | ctrl + r | zet de kolombreedte weer goed |
