6.6.4 Trendpennen
Trendpennen geven aan dat de meetdata van een andere IO-regel moet worden bijgehouden en bewaard. Deze gegevens kunnen vervolgens worden verzonden naar BrTrending, MyBuilding of andere externe systemen.\

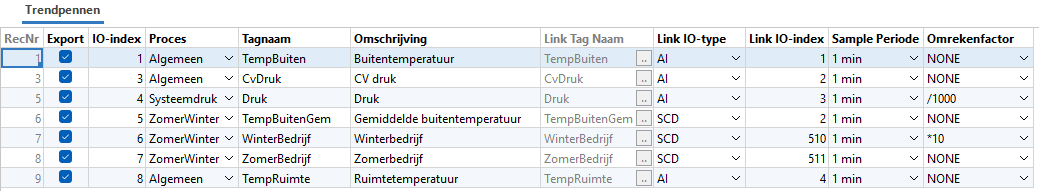

De tabel bevat specifieke kolommen voor trendpennen:
| Kolom | Omschrijving |
|---|---|
| Proces | Hier kan het proces worden gekozen waar de trendpen onder valt |
| Link Tag Naam | Hier wordt de tagnaam weergegeven van het veld waaraan de trendpen is gekoppeld |
| Link IO-type | Hier wordt het IO-type weergegeven van het veld waaraan de trendpen is gekoppeld |
| Link IO-index | Hier wordt de IO-index weergegeven van het veld waaraan de trendpen is gekoppeld |
| Sample Period | Geeft aan hoe vaak de waarde van de IO-regel wordt gemeten |
| Conversion Factor | Geeft aan of de gemeten waarde moet worden geconverteerd |
Koppelen van IO-regels
Door op de knop onder Link Tag Naam te klikken kan je een regel selecteren om je trendpen aan te koppelen.

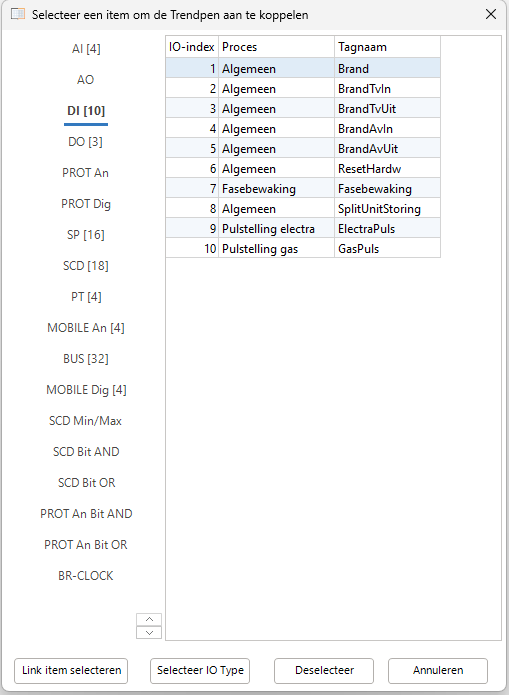

Wanneer een trendpen aan naregeling gekoppeld moet worden komt het volgende dialoog.
In dit dialoog wordt de Link IO-index berekend die nodig is om aan het jusite IO-punt van een BRT of BRN te koppelen.
Popup
| Icoon | Knop | Sneltoets | Omschrijving |
|---|---|---|---|
 | regel toevoegen | ctrl + ins | voeg een regel onderaan de tabel toe |
 | regel dupliceren | ctrl + n | kopieer de geselecteerde regel in zijn geheel naar een nieuwe regel eronder |
 | regel(s) verwijderen | shift + del | verwijder alle geselecteerde regels |
 | knippen | ctrl + x | knip de inhoud van de geselecteerde cellen |
 | kopi?ren | ctrl + c | kopieer de inhoud van de geselecteerde cellen |
 | plakken | ctrl + v | plak de gekopieerde cellen vanaf de huidige geselecteerde cel |
 | cellen wissen | del | maak alle geselecteerde cellen leeg |
 | alles selecteren | ctrl + a | selecteer alle cellen in de tabel |
 | zoek link regel in processpagina | opent de processpagina en selecteert de regel waar deze io-regel naar toe linkt | |
 | zoek fout op pagina | ctrl + e | zoek fouten op de huidige pagina |
 | kolombreedtes herstellen | ctrl + r | zet de kolombreedte weer goed |
Snelkoppeling
De ze knop plakt de naam en omschrijving van het oorspronkelijke IO-punt en plakt deze in de naam en omschrijving van de trendpen. Dit maakt het makkelijker om deze gelijk te houden.
