6.3 Werken met Processen
6.3.1 Nieuwe Processen
Er zijn meerdere manieren om een proces toe te voegen.
- In de projectboom kan een nieuw proces worden aangemaakt door met de rechtermuisknop op 'Processes' te klikken.
- Vanaf de Macro Libraries aan de rechterkant van het scherm kan een macroproces worden versleept naar de volgende nodes: - De 'Processes' node om het proces toe te voegen als hoofdproces. - Een bestaand proces om het proces toe te voegen als subprocess.
6.3.2 Proces Bewerken

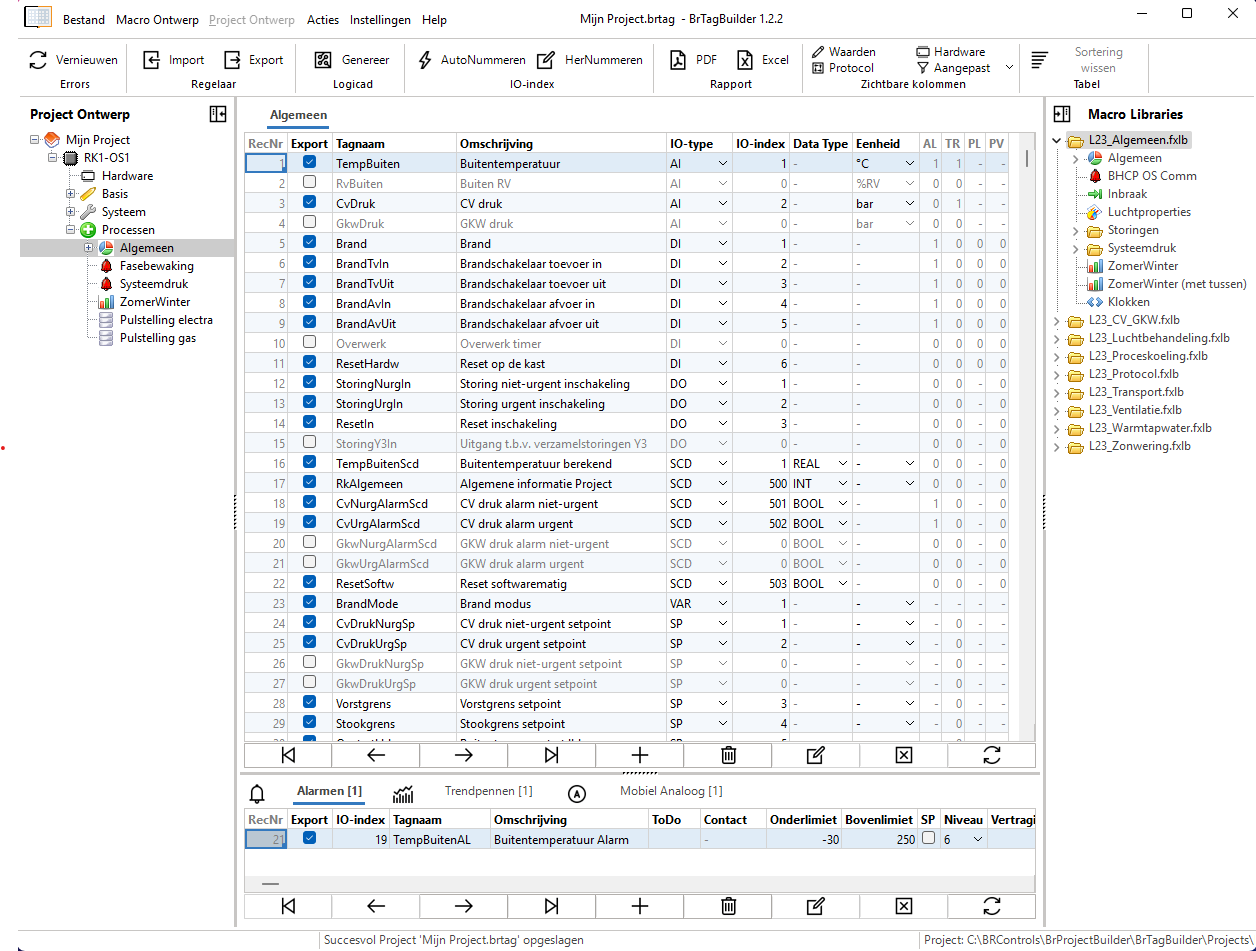

Een proces kan worden bewerkt door erop te klikken in de projectboom aan de linkerkant van het scherm.
Dit is de processpagina, waarin IO-regels kunnen worden toegevoegd, aangepast en verwijderd. Op een procespagina is een tabel met een aantal kolommen te zien. Er zijn een aantal standaardkolommen die altijd relevant zijn. Daarnaast zijn er, afhankelijk van het IO-type, een aantal andere kolommen beschikbaar.
6.3.3 Kolom definities
Standaard Kolommen
| Kolom | Omschrijving |
|---|---|
| Rec Nr | Het unieke regelnummer; elke regel heeft er een. |
| Export | Bepaalt of een IO-regel naar een regelaar geëxporteerd kan worden. <br>Als deze uit staat, wordt er niet op fouten gecontroleerd bij deze regel. |
| TagNaam | De naam die een IO-regel heeft. Dit wordt zichtbaar in de regelaar en wordt meegegeven aan alle andere applicaties. |
| Omschrijving | Een uitgebreide omschrijving van een IO-regel. |
| IO-type | Bepaalt wat voor type IO-regel dit is (analoge ingang, setpoint, etc.). |
| IO-index | Bepaalt wat voor IO-regel dit is. In combinatie met een IO Type moet deze uniek zijn. |
| Data Type | Het datatype van deze IO-regel: kan Integer, Real of Boolean zijn. (staat voor de meeste IO-types vast en is dan niet zichtbaar) |
| Eenheid | Geeft aan hoe de meetdata uit deze IO-regel geinterpreteerd kan worden. Bevat een uitgebreide lijst met alle mogelijke eenheden. |
Instelwaarden kolommen
| Kolom | Omschrijving |
|---|---|
| Beginwaarde | Bepaalt de standaardwaarde die een Setpoint of Variabele bevat. |
| Onderlimiet | Wanneer de waarde onder de ingestelde onderlimiet komt, wordt er in de BrWebservice applicatie een alarm icoon getoond in de schemas. |
| Bovenlimiet | Wanneer de waarde boven de ingestelde bovenlimiet komt, wordt er in de BrWebservice applicatie een alarm icoon getoond in de schemas. |

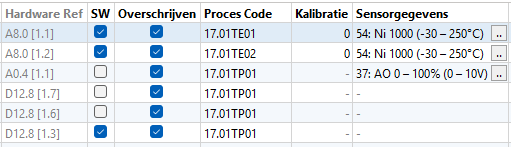

Hardware kolommen
| Kolom | Omschrijving |
|---|---|
| Hardware Ref | Geeft aan op welk bord, adres, en port een IO-regel aangesloten zit. |
| SW | Bepaalt of een fysieke IO-regel over een Switch-statusvlag beschikt. |
| Overschrijven | Wordt niet meer gebruikt |
| Proces Code | Referentie naar de code die in de elektrisch schemas gebruikt wordt voor deze IO-regel |
| Kalibratie | Geeft een correctie aan op de meting van deze IO-regel (alleen voor AI) |
| Sensorgegevens | Wat voor meting wordt er met deze IO-regel gedaan, zoals temperatuur of drukmeting. (alleen voor AI en AO) |
Protocol kolommen
| Kolom | Omschrijving |
|---|---|
| DecPos | Geeft aan waar op de gemeten waarde, de komma geplaatst moet worden, wordt gebruikt voor de weergave van de gemeten waarde. |
| Omrekenfactor | Bepaalt de conversies die op de gemeten waarde gedaan moet worden voordat ermee gerekend kan worden, bevat conversies van delen door 1000 tot vermenigvuldigen met 1000 |
Gelinkte IO kolommen
| Kolom | Omschrijving |
|---|---|
| AL | Aantal Alarmen |
| TR | Aantal Trendpennen |
| PL | Aantal Pulsetellers als link |
| PR | Aantal Pulsetellers als vrijgave |
| MA | Aantal Mobiele analoge registers |
| MD | Aantal Mobiele digitale registers |
6.3.4 Zichtbare kolommen aanpassen

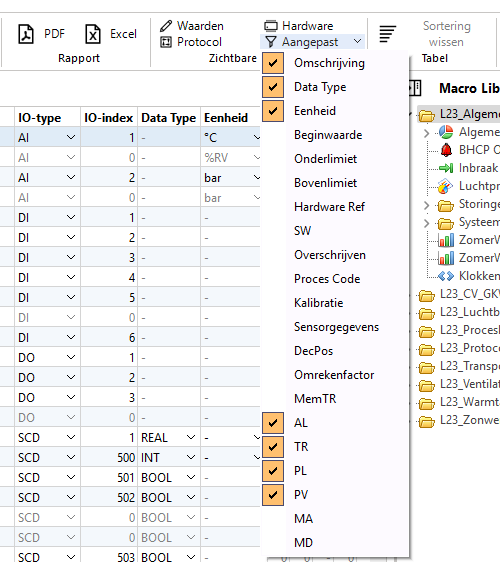

Welke kolommen tegelijkertijd zichtbaar zijn, is te selecteren in de toolbar boven 'Zichtbare kolommen'
6.3.5 IO Types
Het IO-type bepaald welke kolommen ingevuld kunnen worden voor de IO-regel, afhankelijk van het IO-type zijn bepaalde velden namelijk wel en niet relevant. Bij het aanpassen van het IO-type van een IO-regel wordt standaard alle onrelevante data voor het nieuwe IO-type gewist. Dus stel het Onderlimiet van een Analoge Ingang was ingesteld en het punt is veranderd naar een Digitale Ingang en weer terug dan zal het Onderlimiet gewist zijn. Dit zorgt ervoor dat er geen ongeldige data blijft staan in de tabel.
6.3.6 IO Linken
Aan een standaard IO-regel kunnen andere IO's worden gelinkt. De IO's die eraan gelinkt kunnen worden, zijn Alarmen, Trendpennen, Pulstellers en Mobiele Registers. De gelinkte IO-regels zijn te zien in de grid onderaan de pagina. Aan de rechterkant van de processtabel is te zien of er een andere IO-regel aan gekoppeld is.

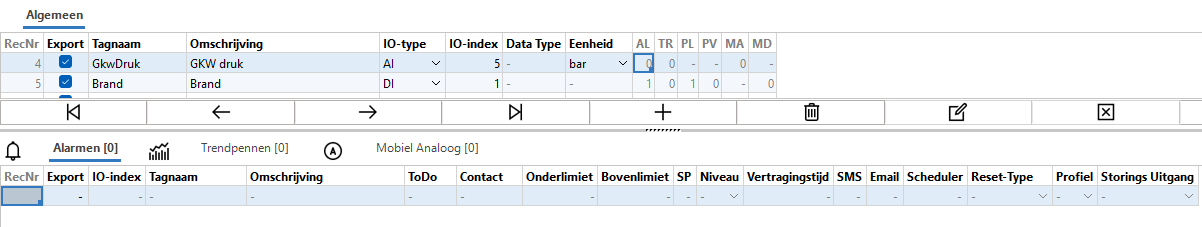

Met een klik op deze kolom verschijnt onderaan de pagina de gekoppelde IO-regel.

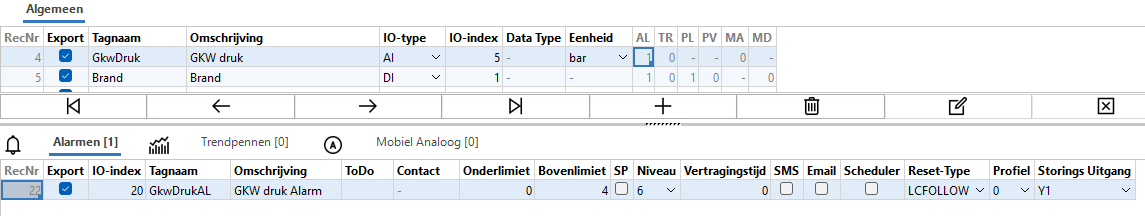

Met een dubbelklik of een druk op enter op de cel kan gemakkelijk een nieuwe IO-regel worden aangemaakt.
Het is ook mogelijk om alle Alarmen, Trendpennen, Pulstellers en Mobiele Registers in te zien door op de desbetreffende pagina te klikken in de projectboom, deze paginas bevatten de tabellen de knop 'Link Tag Naam' of 'Vrijgave Tag Naam'.

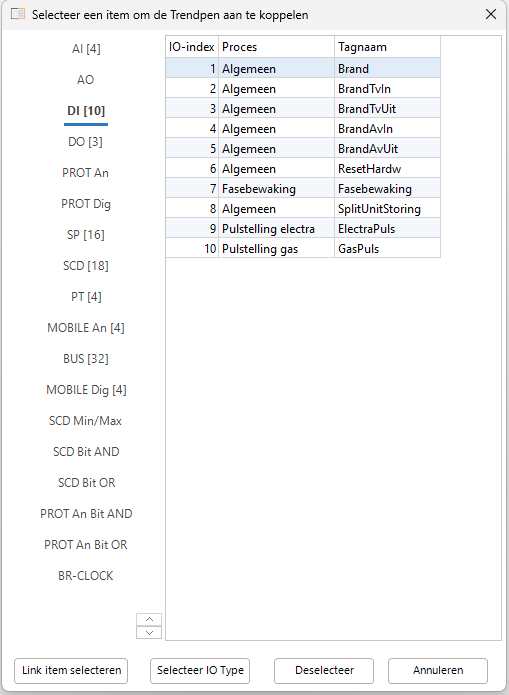

Deze knoppen bieden ook de mogelijkheid om je Alarm, Trendpen etc. aan een IO-regel uit een proces te koppelen. De knop geeft het volgende dialoog:
Aan de linkerkant zie je alle IO waar de regel aan gekoppeld kan worden. Aan de rechterkant zie je de IO regels van dat type waar je uit kan kiezen. Onderaan zie je de volgende knoppen.
| Knop | Omschrijving |
|---|---|
| Link Item Selecteer | Selecteer deze regel als Link Item en vul de waarden in in de hoofdtabel |
| Selecteer IO Type | Selecteer alleen het IO Type dat nu geselecteerd is |
| Deselecteer | Verwijder de link en zet de 'Link Tagnaam' of 'Release Tagnaam' op NONE |
| Annuleer | Sluit het dialoog en sla niets op |
Na het selecteren wordt de gekoppelde IO-type en IO-index van de regel aangepast naar die van het geselecteerde IO-regel.
Alarmen genereren op Analoge Ingangen
Bij Analoge Ingangen worden vaak alarmen aangemaakt die de onder en boven limieten moeten hebben van de Sensor informatie. Om dit makkelijker te maken worden deze automatisch ingevuld op basis van de sensor, Bijvoorbeeld een Analoge Ingang heeft de volgende Sensor '54=Ni 1000 -30°C..250°C' dan wordt het aanmaken van een Alarm gelijk de volgende dingen ingesteld:
- Onderlimiet op '-30'
- Bovenlimiet op '250'
- Alarmlevel op '6'
- Reset-Type op 'LCFOLLOW'
6.3.7 Automatisch Nummeren

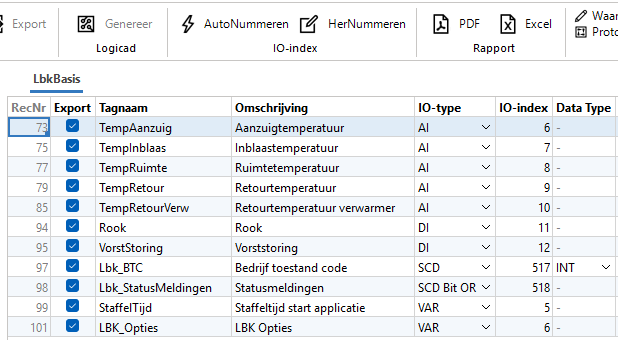

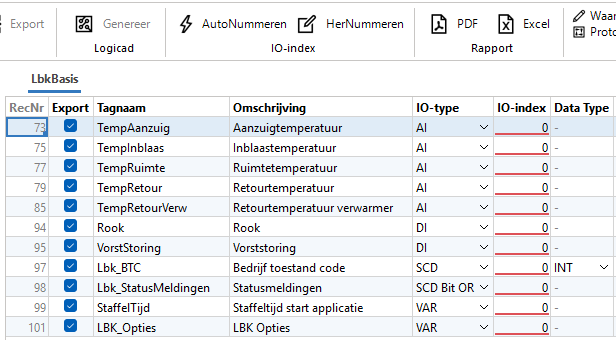

Met de AutoNumber-knop bovenaan de pagina kunnen automatisch de IO-indexen worden ingevuld. De nummering houdt rekening met de volgorde van de processen en de volgorde in de tabel.
6.3.8 Hernummeren

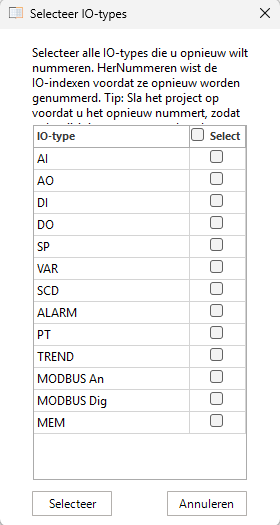

Soms is het nodig om alle IO-regels van een bepaald type opnieuw te nummeren, wat betekent dat de huidige IO-indexen worden gewist en automatisch opnieuw worden genummerd. Dit kan worden gedaan door op ReNumber te klikken. Vervolgens kan in het dialoogvenster de IO-types worden geselecteerd die moeten worden hernummerd.
