3 Werking en gebruik
De DALI-PS voedingsmodule wordt toegepast binnen de DALI verlichtingsoplossingen van de BRControls hoofdregelingen.
3.1 Omschrijving
De functie van de DALI-PS voedingsmodule is het voeden van maximaal 2 RIO-DALI verlichtingsmodulen. Tevens wordt de dataverbinding voor de BRC46 systeemcontrollers met deze module gerealiseerd.
De DALI-PS voedingsmodule wordt normaliter in de centrale regelkast geplaatst direct naast de RIO-DALI verlichtingsmodules.
3.2 Technische gegevens
| Algemeen | |
|---|---|
| Voeding | 24VAC |
| Frequentie | 50 Hz |
| Opgenomen vermogen | 1,1VA zonder randapparatuur |
| Behuizing | kunstof/geanodiseerd aluminium |
| Afmetingen b x h x d | 97 x 118 x 80 mm |
| Gewicht | 300 gr. |
| Montage | bodemmontage middels veerclip op TS35 DIN rail |
| Aansluitingen | dubbele veerklemmen max. 1,5mm2, afneembaar |
| Beschermingsgraad | IP20 (volgens DIN40050/IEC529) |
| Bedrijfscondities | 5°C … 60°C / 0 … 95% RV niet condenserend |
| Opslagcondities | -5°C … 70°C / 0 … 95% RV niet condenserend |
| EAN Code | 8718309511319 |
| Communicatieinterface | RS485 middels KAB-1014 kabel van BRC-46 systeemcontroller |
| Maximale configuratie | 8 x DALI-PS per BRC-46 (2 per BRC-46 COMM-poort) |
| 2 x RIO-DALI per DALI-PS |
3.2.1 Toebehoren
| EAN Code | Typenummer | Omschrijving |
|---|---|---|
| 8718309510954 | BNEC-CONN | Uitbreidingsconnector extendermodules |
| 8718309515133 | BNPSR-100VA | Ringkerntransformator 230/24VAC ±3% - 100 VA |
| 8718309515140 | BNPSR-150VA | Ringkerntransformator 230/26VAC ±3% - 150 VA |
| 8718309510886 | KAB-1014 | Kabel RS485 RJ45 2-draads geel 2,5 m |
| 8718309510961 | KAB-1014-1 | kabel RS485 RJ45 2-draads geel 1,0 m |

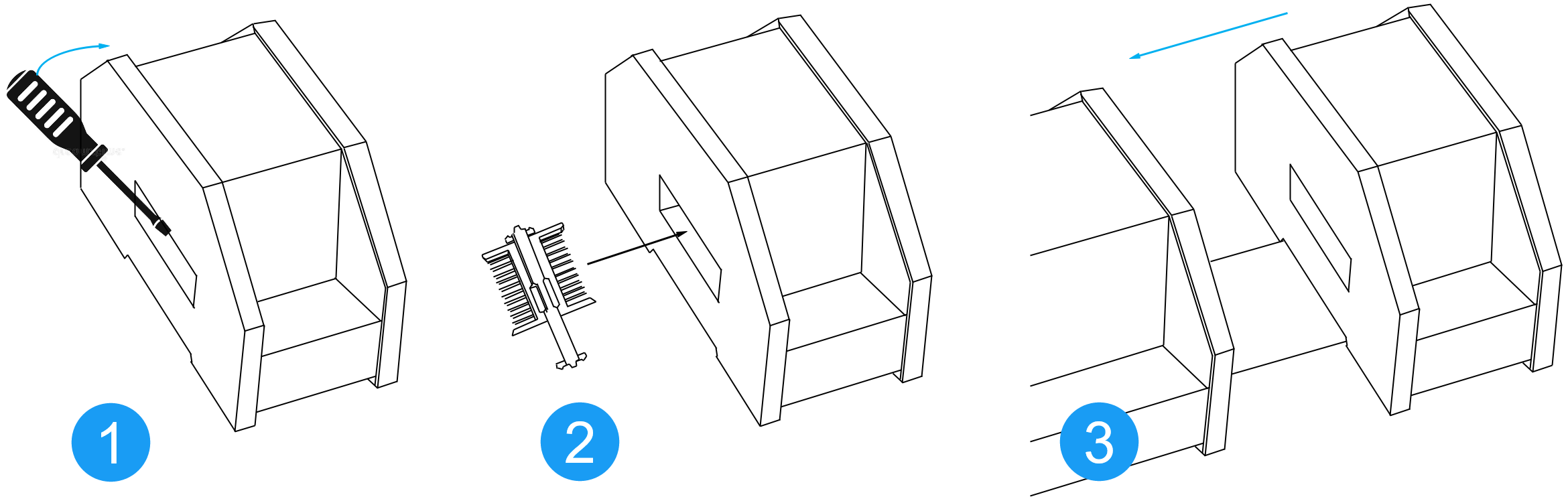

Montage BNEC-CONN connector:
Met een schroevendraaier de logo-paneeltjes van de modules waarmee wordt gekoppeld, verwijderen. Vervolgens de BNEC-CONN connector in de rechter zijkant van de DALI-PS module schuiven en de RIO-DALI op de DIN rail klikken. De RIO-DALI koppelen door hem voorzichtig tegen de DALI-PS aan schuiven totdat deze voelbaar vastklikt.

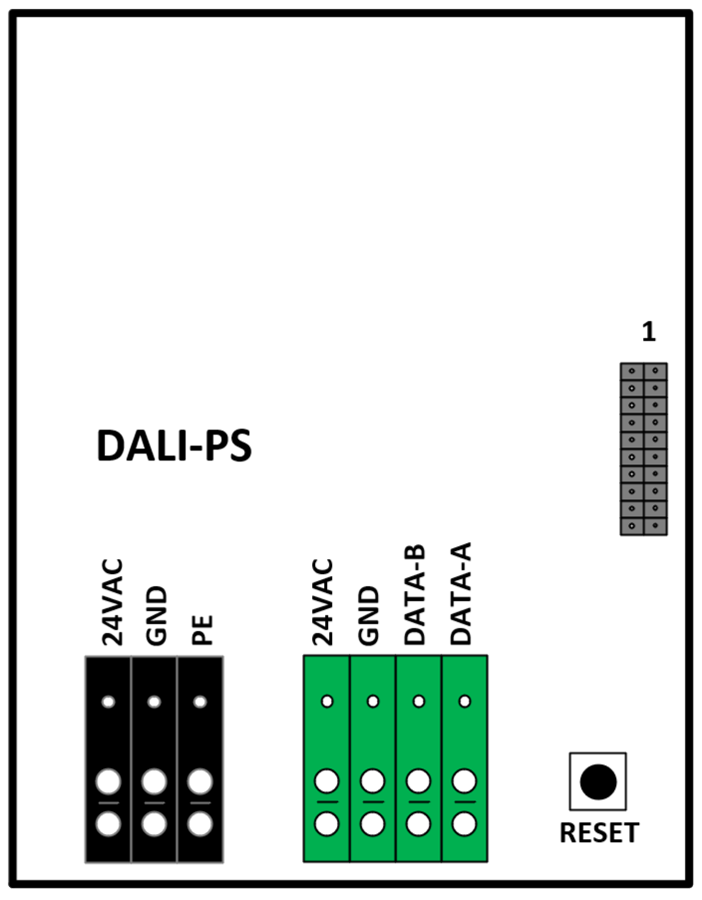

3.3 Overzicht
| Onderdeel | Naam | Type | Functie |
|---|---|---|---|
| Voeding In | 24VAC | Veerklem zwart | Inkomende voeding 24VAC |
| GND | Veerklem zwart | Ground van de inkomende voeding | |
| PE | Veerklem zwart | Voedingsaarde | |
| Voeding Uit | A24VAC | Veerklem groen | Uitgaande voeding 24VAC |
| GND | Veerklem groen | Ground van uitgaande voeding | |
| Datacomm | DATA-B | Veerklem groen | Datacommunicatie van BRC-46 via KAB-1014 |
| DATA-A | Veerklem groen | Datacommunicatie van BRC-46 via KAB-1014 | |
| Reset | RESET | Pushbutton | Harde reset van de DALI-PS |

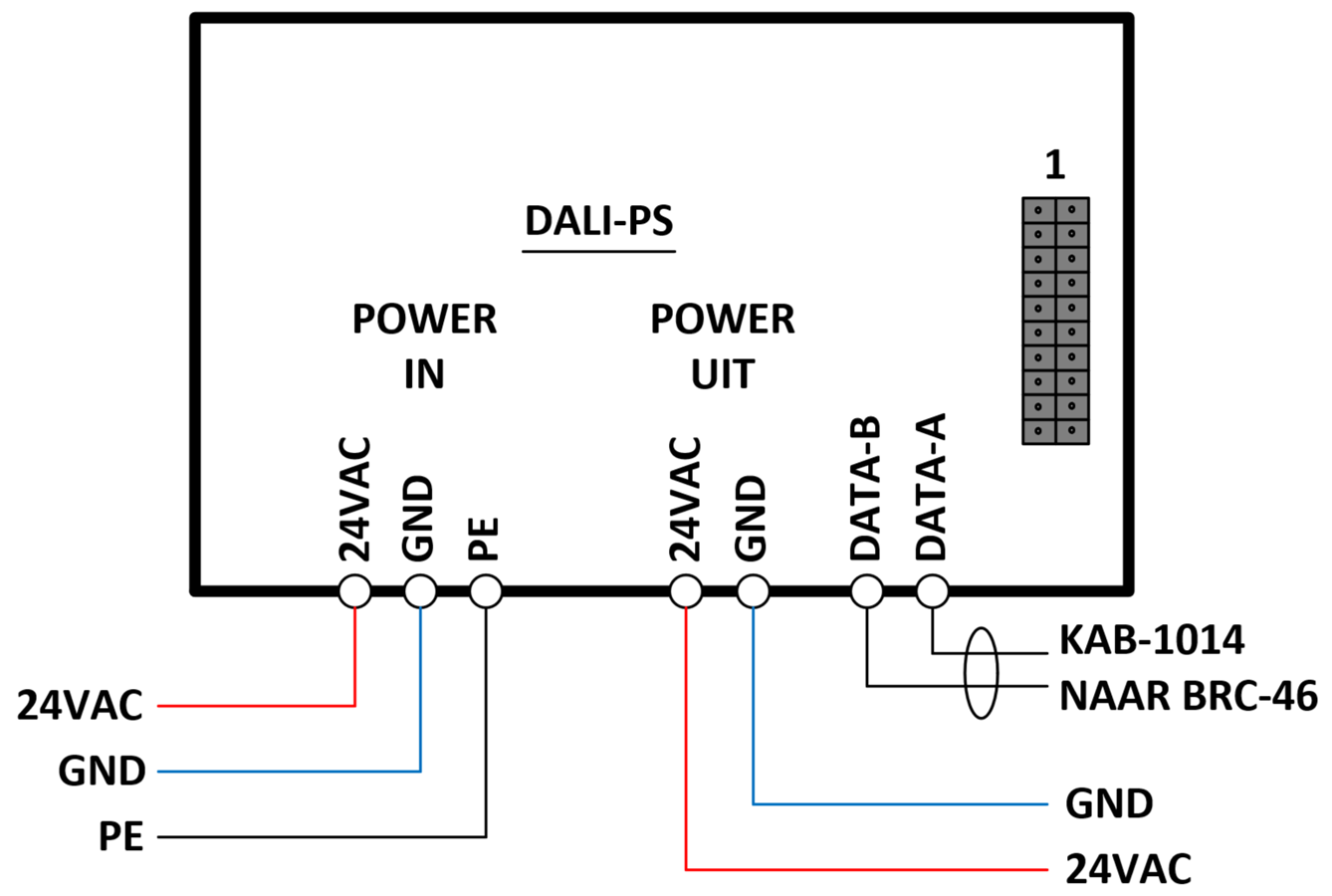

3.4 Aansluitingen
