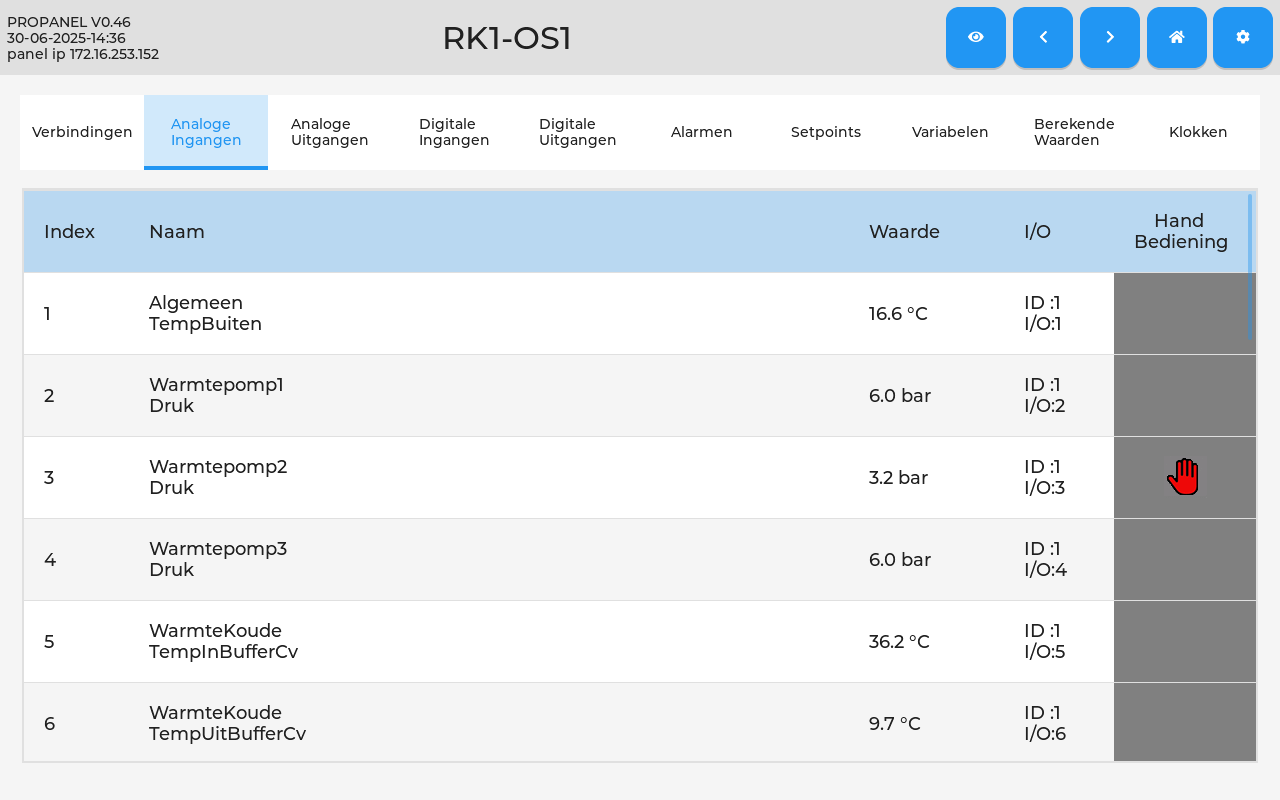

Dit tabblad geeft een overzicht van de analoge ingangen die aanwezig zijn in de actieve systeemcontroller.

Het tabblad Analoge Ingangen is opgebouwd uit 5 vaste kolommen en een flexibel aantal rijen.

1. Index

• Index van de analoge ingang zoals in de onderstationsoftware is toegewezen

2. Naam

• Bovenste regel is de procesnaam
• Onderste regel is de datapuntnaam

3. Waarde

• Toont de waarde en meeteenheid van de analoge ingang op 1 decimaal nauwkeurig

4. I/O

Hardware-adres van de analoge ingang

• Bovenste regel is het hardwareadres van de RIO module
• Onderste regel is de fysieke positie op de RIO module

5. Handbediening

• Leeg: Automatische besturing vanuit de onderstationsoftware
• Rood handje: handmatig ingesteld

LET OP: Een handbediening kan zorgen voor onverwachte (re)acties in de onderliggende installaties!

Activeren handbediening

Tik op de huidige waarde in de kolom Waarde of tik op het donkergrijze blok in de kolom Handbediening. Er verschijnt een invoerscherm met een schermtoetsenbord waarmee het wachtwoord kan worden ingegeven.

Het wachtwoord is vastgelegd in BRTagbuilder

Bevestig de invoer met het vinkje.

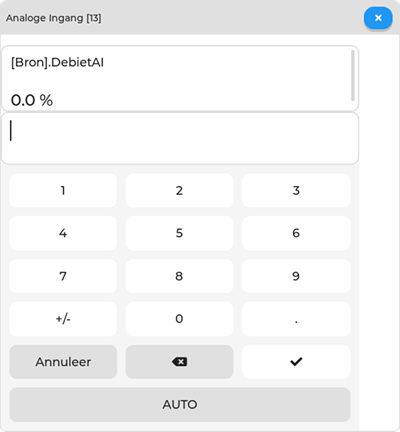

Hierna verschijnt een invoerscherm waarin de nieuwe waarde wordt ingevoerd. Bevestig de invoer met het vinkje.

In de kolom Handbediening verschijnt een rood handje als het datapunt handbediend is.

Opheffen handbediening

Tik op de huidige waardes in de kolom Waarde of tik op het donkergrijze blok met het rode handje in de kolom Handbediening. Er verschijnt een invoerscherm waarin u een wachtwoord dient in te vullen.

Het wachtwoord is vastgelegd in BRTagbuilder

Hierna verschijnt een invoerscherm waarin de handmatig ingestelde status is te zien. Tip op de knop AUTO om het datapunt weer in de automatische stand te brengen.
