5 Werking en bediening

Het BRControls Propanel is HMI (Human-Machine-Interface) en is primair bedoeld voor het uitlezen en muteren van fysieke en virtuele datapunten en klokken die onderdeel uitmaken van de BRControls BRC46 systeemcontroller(s) in de regelkast waar het Propanel is ingebouwd.

Indien de regelkast deel uitmaakt van een netwerk met meerdere BRControls systeemcontrollers in meerdere regelkasten, is het ook mogelijk de BRC46 systeemcontrollers uit deze regelkasten te integreren in het Propanel.

Voor de veiligheid en beheersbaarheid is het echter aan te bevelen alleen de BRC46 systeemcontrollers in het ProPanel op te nemen die in de lokale regelkast beschikbaar zijn.

Zodra de voedingsspanning is aangesloten en geactiveerd (bij voorkeur via een POE netwerkverbinding maar een Raspberry Pi 5 USB-C voeding kan ook worden gebruikt), zal het ProPanel automatisch opstarten en wordt na korte tijd het scherm 'Verbindingen' getoond.

Als er ook een netwerkverbinding actief en functioneel is zal het ProPanel gaan verbinden met de in BRTagBuilder geconfigureerde BRC46 systeemcontrollers.

Het ProPanel is voorzien van een screensaver die na 2 minuten idle wordt geactiveerd en het scherm zal dimmen naar 20%.

Wachtwoord

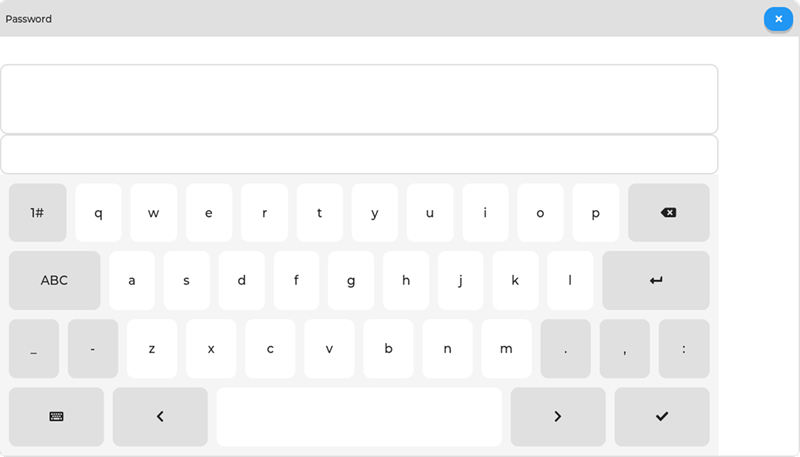

Alle instellingen en handbedieningen, met uitzondering van de storingsreset, zijn met een wachtwoord afgeschermd en alleen te bedienen na het invoeren van een wachtwoord. Er zal automatisch een invoerscherm verschijnen indien getracht wordt een bediening of verstelling te doen (zie afbeelding). De gebruikers en de wachtwoorden zijn vrij te definiëren en dienen in BRTagbuilder te worden geconfigureerd.

Iedere gebruiker kan aan een eigen rechtenprofiel worden gekoppeld. De mogelijke rechten zijn:

• Interventie verstellen (digitale en analoge I/O)
• Setpoint verstellen
• variabelen verstellen
• Scada verstellen
• Klokken verstellen

Van bovenstaande rechten kunnen ook combinaties worden gemaakt. Zie hiervoor de documentatie van BRTagbuilder.

Zodra het ingevoerde wachtwoord met het vinkje is bevestigd, worden deze instellingen en handbedieningen ontgrendeld. Bovenin het scherm, onder de naam van het regelpaneel, verschijnt de naam van de ingelogde gebruiker.

Als het ProPanel 5 minuten niet is bediend, zal er automatisch worden uitgelogd en zal de vergrendeling weer actief zijn.

Ook is het mogelijk het uitloggen direct af te dwingen met de meest rechtse knop op het scherm.

Handbediening

Het ProPanel biedt de mogelijkheid om voor de volgende datapunten een handmatige status of waarde in te voeren:

• digitale en analoge ingangen
• digitale en analoge uitgangen
• setpoints
• variabelen
• klokken

Indien er een ongeldige waarde wordt ingevoerd, zal de handbediening worden geactiveerd op de dichtstbijzijnde geldige waarde.

• een invoer van '-15' voor een procentuele waarde (0% .. 100%) resulteert in een handbediening van '0'
• een invoer van '410' voor een temperatuuropnemer (-30 .. 250) resulteert in een handbediening van '250'

Er kan ook in de onderstationsoftware een additioneel instelbereik zijn gedefinieerd dat altijd kleiner zal zijn dan het normale instelbereik. Indien dit het geval is zal dit instelbereik prevaleren boven het normale instelbereik.

LET OP: Een handbediening is na invoer direct actief en kan resulteren in onbedoeld gedrag van de onderliggende installaties

Indien u een handbediening of verstelling tracht te doen maar uw rechten zijn ontoereikend, dan verschijnt onderstaande popup.

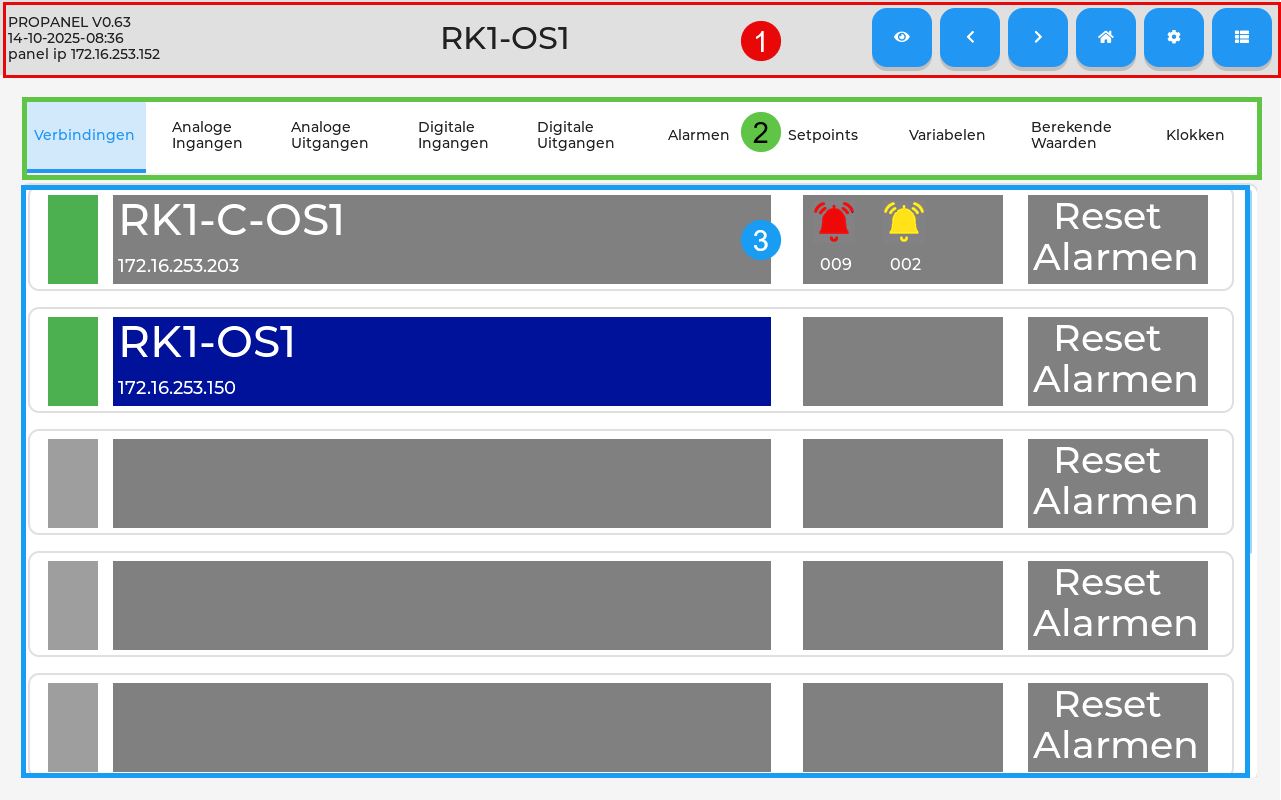

Het ProPanel scherm is opgebouwd uit 3 hoofdsecties;

1. Informatie en navigatie
2. Tabbladen voor de diverse datapunten
3. Informatiescherm en bediening

Deze sectie is opgebouwd uit 3 delen;

Linkerdeel:

• ProPanel informatie
  • softwareversie
  • huidige datum en tijd
  • IP adres van ProPanel

Middendeel:

• Actieve systeemcontroller

Rechterdeel:

• Knoppenbalk

1. Wisselen tussen de lichte en donkere interface
2. Vorige scherm
3. Volgende scherm
4. Naar Home-scherm (Verbindingen)
5. Gedetailleerde verbindingsinformatie (alleen functioneel voor tabblad 'Verbindingen')
6. Huidige gebruiker uitloggen

- Voor een goede leesbaarheid van deze handleiding zijn de gebruikte screenshots gemaakt vanuit de lichte gebruikersinterface. De werking en functionaliteit van de donkere gebruikersinterface is identiek aan de lichte gebruikersinterface en wordt verder niet apart beschreven.

Deze sectie bevat 10 vaste tabbladen met een overzicht van de beschikbare verbindingen en de diverse datapuntschermen.

Afhankelijk van de tabbladkeuze wordt hier de relevante informatie getoond met eventueel een bedienmogelijkheid.

Kolommen

• Het aantal kolommen is per scherm vastgesteld en niet aan te muteren.

Rijen

• Het aantal rijen is afhankelijk van de in de onderstationsoftware aanwezige datapunten.
• Door verticaal over het scherm te vegen wordt er door de rijen geschoven.
• De lengte van de lichtblauwe verticale lijn aan de rechterkant van de rijen geeft een indicatie van het aantal aanwezige rijen: hoe korter de lijn, hoe meer rijen er in het scherm beschikbaar zijn.
• De rijen zijn (met uitzondering van het scherm 'Verbindingen') altijd oplopend gesorteerd op basis van de index.

In de volgende paragrafen worden de tabbladen gedetailleerd omschreven.
