3 Beschrijving en werking
3.1 Omschrijving
De RIO2-A-4R4.0 Remote I/O module is voorzien van
- 4 analoge 4-draads PTC-ingangen PT100 of PT1000
De communicatie met de BRC46 systeemcontroller en eventueel andere RIO modulen geschiedt via een CAN-bus.
3.2 Technische gegevens
| Algemeen | |
|---|---|
| Voeding | 24VAC of 24VDC |
| Frequentie | 50 Hz bij AC voeding |
| Opgenomen stroom | 4,2mA |
| Behuizing | kunstof/geanodiseerd aluminium |
| Afmetingen b x h x d | 105 x 118 x 80 mm |
| Gewicht | ntb |
| Montage | bodemmontage middels profiel-inkeping en veerclip op TS35 DIN rail |
| Aansluitingen | dubbele veerklemmen max. 1,5mm2, afneembaar |
| Beschermingsgraad | IP20 (volgens DIN40050/IEC529) |
| Bedrijfscondities | 5°C … 60°C / 0 … 95% RV niet condenserend |
| Opslagcondities | -5°C … 70°C / 0 … 95% RV niet condenserend |
| EAN Code | 8718309515058 |
| Maximale configuratie | max. 16 modulen te adresseren per BRC46 (zie volgende paragraaf) |
| I/O bezetting | 4 x Analoge 4-draads PTC Ingangen PT100 en PT1000 |
Maximale configuratie op een BRC46 systeemcontroller
Voor de maximale configuratie is het van belang rekening te houden met het datapunttype dat het moduul kan verwerken.
- maximaal 16 modulen van het type AI (analoge ingangen)
- maximaal 16 modulen van het type AO (analoge uitgangen)
- maximaal 16 modulen van het type DI (digitale ingangen)
- maximaal 16 modulen van het type DO (digitale uitgangen)
- voor combi-modulen geld dat iedere datapunttype een adres vergt
- een RIO2-D-12.8 (12 digitale ingangen en 8 digitale uitgangen) wordt gerekend met 1 x DI adres en 1 x DO adres.
- een RIO2-4R.4 (4 analoge ingangen en 4 analoge uitgangen) wordt gerekend met 1 x AI adres en 1 x AO adres
- aangezien er maar 1 rotaryswitch beschikbaar is voor de adressering, zal het gezamenlijke adres gelden voor de gehele module. Houd hier tijdens de configuratie rekening mee.

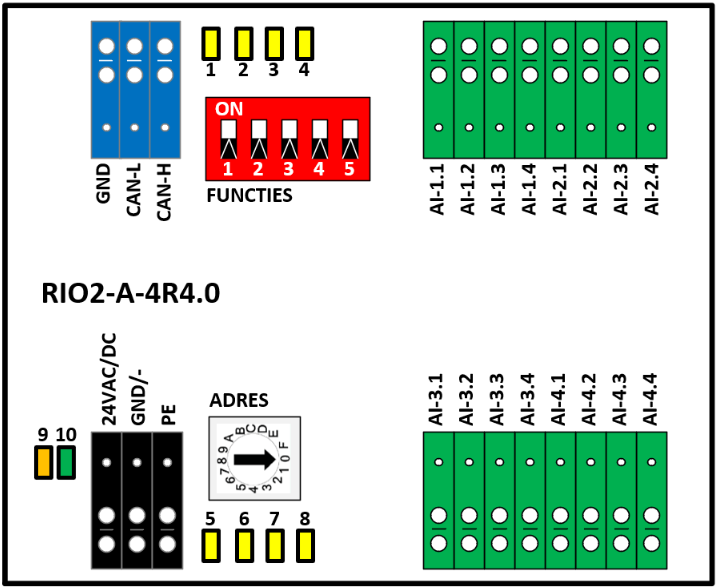

3.3 Overzicht
| Onderdeel | Naam | Type | Functie |
|---|---|---|---|
| CAN-bus | GND | Veerklem blauw | Afscherming CAN-bus |
| CAN-L | Veerklem blauw | CAN-bus Low | |
| CAN-H | Veerklem blauw | CAN-bus High | |
| Voeding | 24VAC/DC | Veerklem zwart | 24V voeding (AC fase of DC+) |
| GND/- | Veerklem zwart | 24V voeding (AC nul of DC-) | |
| PE | Veerklem zwart | Voedingsaarde | |
| I/O | AI-1.1 | Veerklem groen | Analoge PTC ingang 1 (witte ader PT100, PT1000) |
| AI-1.2 | Veerklem groen | Analoge PTC ingang 1 (witte ader PT100, PT1000) | |
| AI-1.3 | Veerklem groen | Analoge PTC ingang 1 (rode ader PT100, PT1000) | |
| AI-1.4 | Veerklem groen | Analoge PTC ingang 1 (rode ader PT100, PT1000) | |
| AI-2.1 | Veerklem groen | Analoge PTC ingang 2 (witte ader PT100, PT1000) | |
| AI-2.2 | Veerklem groen | Analoge PTC ingang 2 (witte ader PT100, PT1000) | |
| AI-2.3 | Veerklem groen | Analoge PTC ingang 2 (rode ader PT100, PT1000) | |
| AI-2.4 | Veerklem groen | Analoge PTC ingang 2 (rode ader PT100, PT1000) | |
| AI-3.1 | Veerklem groen | Analoge PTC ingang 3 (witte ader PT100, PT1000) | |
| AI-3.2 | Veerklem groen | Analoge PTC ingang 3 (witte ader PT100, PT1000) | |
| AI-3.3 | Veerklem groen | Analoge PTC ingang 3 (rode ader PT100, PT1000) | |
| AI-3.4 | Veerklem groen | Analoge PTC ingang 3 (rode ader PT100, PT1000) | |
| AI-4.1 | Veerklem groen | Analoge PTC ingang 4 (witte ader PT100, PT1000) | |
| AI-4.2 | Veerklem groen | Analoge PTC ingang 4 (witte ader PT100, PT1000) | |
| AI-4.3 | Veerklem groen | Analoge PTC ingang 4 (rode ader PT100, PT1000) | |
| AI-4.4 | Veerklem groen | Analoge PTC ingang 4 (rode ader PT100, PT1000) | |
| Meldingen | 1 | LED geel | Ingang AI-1 |
| 1× knipperen: ingang niet aangesloten of draadbreuk | |||
| 2× knipperen: ingang kortgesloten | |||
| 2 | LED geel | Ingang AI-2 | |
| 1× knipperen: ingang niet aangesloten of draadbreuk | |||
| 2× knipperen: ingang kortgesloten | |||
| 3 | LED geel | Ingang AI-3 | |
| 1× knipperen: ingang niet aangesloten of draadbreuk | |||
| 2× knipperen: ingang kortgesloten | |||
| 4 | LED geel | Ingang AI-4 | |
| 1× knipperen: ingang niet aangesloten of draadbreuk | |||
| 2× knipperen: ingang kortgesloten | |||
| 5..8 | LED geel | Geen functie | |
| 9 | LED oranje | Handbediening actief | |
| 10 | LED groen | Voedingsspanning aanwezig | |
| Functies | 1 | Dipswitch | CAN-bus afsluitweerstand (ON = actief) |
| 2 | Dipswitch | CAN-bus Baudrate 500KB (Dipswitch 3,4 OFF) | |
| 3 | Dipswitch | CAN-bus Baudrate 250KB (Dipswitch 2,4 OFF) | |
| 4 | Dipswitch | CAN-bus Baudrate 50KB (Dipswitch 2,3 OFF) | |
| 5 | Dipswitch | Geen eigen functie | |
| Adres | 0..F | Rotaryswitch | Adres instelling 1..16 (switch 0 = adres 1..F = adres 16) |
Notes:
- Dipswitch 2,3,4 OFF = 160KB = default instelling
- Alle dipswitches ON is DIAG-mode

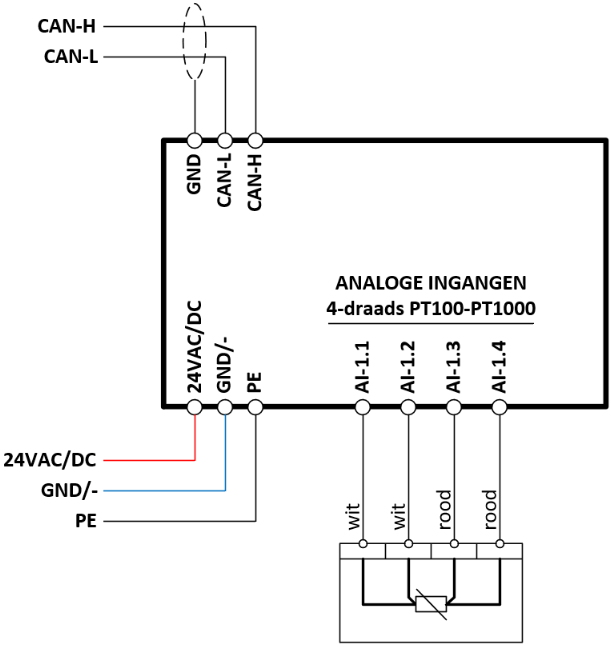

3.4 Aansluitingen
