3 Beschrijving en werking
3.1 Omschrijving
De RIO2-D-24.0 Remote I/O module is voorzien van
- 24 digitale ingangen
De communicatie met de BRC46 systeemcontroller en eventueel andere RIO modulen geschiedt via een CAN-bus.
3.2 Technische gegevens
| Algemeen | |
|---|---|
| Voeding | 24VAC of 24VDC |
| Frequentie | 50 Hz bij AC voeding |
| Opgenomen stroom | 0,2A |
| Behuizing | kunstof/geanodiseerd aluminium |
| Afmetingen b x h x d | 185 x 118 x 80 mm |
| Gewicht | 380 gr. |
| Montage | bodemmontage middels profiel-inkeping en veerclip op TS35 DIN rail |
| Aansluitingen | dubbele veerklemmen max. 1,5mm2, afneembaar |
| Beschermingsgraad | IP20 (volgens DIN40050/IEC529) |
| Bedrijfscondities | 5°C … 60°C / 0 … 95% RV niet condenserend |
| Opslagcondities | -5°C … 70°C / 0 … 95% RV niet condenserend |
| EAN Code | 8718309515010 |
| Maximale configuratie | max. 16 modulen te adresseren per BRC46 (zie volgende paragraaf) |
| I/O bezetting | 24 x digitale ingang |
Maximale configuratie op een BRC46 systeemcontroller
Voor de maximale configuratie is het van belang rekening te houden met het datapunttype dat het moduul kan verwerken.
- maximaal 16 modulen van het type AI (analoge ingangen)
- maximaal 16 modulen van het type AO (analoge uitgangen)
- maximaal 16 modulen van het type DI (digitale ingangen)
- maximaal 16 modulen van het type DO (digitale uitgangen)
- voor combi-modulen geld dat iedere datapunttype een adres vergt
- een RIO2-D-12.8 (12 digitale ingangen en 8 digitale uitgangen) wordt gerekend met 1 x DI adres en 1 x DO adres.
- een RIO2-4R.4 (4 analoge ingangen en 4 analoge uitgangen) wordt gerekend met 1 x AI adres en 1 x AO adres.
- aangezien er maar 1 rotaryswitch beschikbaar is voor de adressering, zal het gezamenlijke adres gelden voor de gehele module. Houd hier tijdens de configuratie rekening mee.

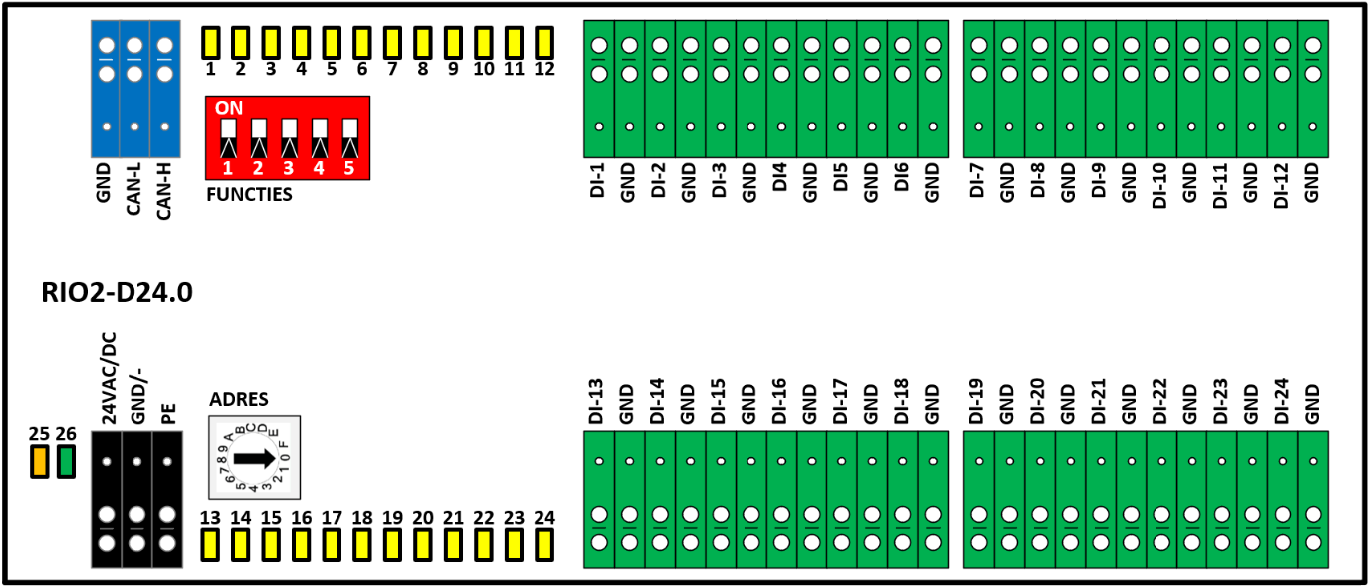

3.3 Overzicht
| Onderdeel | Naam | Type | Functie |
|---|---|---|---|
| CAN-bus | GND | Veerklem blauw | Afscherming CAN-bus |
| CAN-L | Veerklem blauw | CAN-bus Low | |
| CAN-H | Veerklem blauw | CAN-bus High | |
| Voeding | 24VAC/DC | Veerklem zwart | 24V voeding (AC fase of DC+) |
| GND/- | Veerklem zwart | 24V voeding (AC nul of DC-) | |
| PE | Veerklem zwart | Voedingsaarde | |
| I/O | DI-1 | Veerklem groen | Digitale ingang 1 |
| GND | Veerklem groen | Groundaansluiting van DI-1 | |
| DI-2 | Veerklem groen | Digitale ingang 2 | |
| GND | Veerklem groen | Groundaansluiting van DI-2 | |
| DI-3 | Veerklem groen | Digitale ingang 3 | |
| GND | Veerklem groen | Groundaansluiting van DI-3 | |
| DI-4 | Veerklem groen | Digitale ingang 4 | |
| GND | Veerklem groen | Groundaansluiting van DI-4 | |
| DI-5 | Veerklem groen | Digitale ingang 5 | |
| GND | Veerklem groen | Groundaansluiting van DI-5 | |
| DI-6 | Veerklem groen | Digitale ingang 6 | |
| GND | Veerklem groen | Groundaansluiting van DI-6 | |
| DI-7 | Veerklem groen | Digitale ingang 7 | |
| GND | Veerklem groen | Groundaansluiting van DI-7 | |
| DI-8 | Veerklem groen | Digitale ingang 8 | |
| GND | Veerklem groen | Groundaansluiting van DI-8 | |
| DI-9 | Veerklem groen | Digitale ingang 9 | |
| GND | Veerklem groen | Groundaansluiting van DI-9 | |
| DI-10 | Veerklem groen | Digitale ingang 10 | |
| GND | Veerklem groen | Groundaansluiting van DI-10 | |
| DI-11 | Veerklem groen | Digitale ingang 11 | |
| GND | Veerklem groen | Groundaansluiting van DI-11 | |
| DI-12 | Veerklem groen | Digitale ingang 12 | |
| GND | Veerklem groen | Groundaansluiting van DI-12 | |
| DI-13 | Veerklem groen | Digitale ingang 13 | |
| GND | Veerklem groen | Groundaansluiting van DI-13 | |
| DI-14 | Veerklem groen | Digitale ingang 14 | |
| GND | Veerklem groen | Groundaansluiting van DI-14 | |
| DI-15 | Veerklem groen | Digitale ingang 15 | |
| GND | Veerklem groen | Groundaansluiting van DI-15 | |
| DI-16 | Veerklem groen | Digitale ingang 16 | |
| GND | Veerklem groen | Groundaansluiting van DI-16 | |
| DI-17 | Veerklem groen | Digitale ingang 17 | |
| GND | Veerklem groen | Groundaansluiting van DI-17 | |
| DI-18 | Veerklem groen | Digitale ingang 18 | |
| GND | Veerklem groen | Groundaansluiting van DI-18 | |
| DI-19 | Veerklem groen | Digitale ingang 19 | |
| GND | Veerklem groen | Groundaansluiting van DI-19 | |
| DI-20 | Veerklem groen | Digitale ingang 20 | |
| GND | Veerklem groen | Groundaansluiting van DI-20 | |
| DI-21 | Veerklem groen | Digitale ingang 21 | |
| GND | Veerklem groen | Groundaansluiting van DI-21 | |
| DI-22 | Veerklem groen | Digitale ingang 22 | |
| GND | Veerklem groen | Groundaansluiting van DI-22 | |
| DI-23 | Veerklem groen | Digitale ingang 23 | |
| GND | Veerklem groen | Groundaansluiting van DI-23 | |
| DI-24 | Veerklem groen | Digitale ingang 24 | |
| GND | Veerklem groen | Groundaansluiting van DI-24 | |
| Meldingen | 1 | LED geel | Digitale ingang 1 actief |
| 2 | LED geel | Digitale ingang 2 actief | |
| 3 | LED geel | Digitale ingang 3 actief | |
| 4 | LED geel | Digitale ingang 4 actief | |
| 5 | LED geel | Digitale ingang 5 actief | |
| 6 | LED geel | Digitale ingang 6 actief | |
| 7 | LED geel | Digitale ingang 7 actief | |
| 8 | LED geel | Digitale ingang 8 actief | |
| 9 | LED geel | Digitale ingang 9 actief | |
| 10 | LED geel | Digitale ingang 10 actief | |
| 11 | LED geel | Digitale ingang 11 actief | |
| 12 | LED geel | Digitale ingang 12 actief | |
| 13 | LED geel | Digitale ingang 13 actief | |
| 14 | LED geel | Digitale ingang 14 actief | |
| 15 | LED geel | Digitale ingang 15 actief | |
| 16 | LED geel | Digitale ingang 16 actief | |
| 17 | LED geel | Digitale ingang 17 actief | |
| 18 | LED geel | Digitale ingang 18 actief | |
| 19 | LED geel | Digitale ingang 19 actief | |
| 20 | LED geel | Digitale ingang 20 actief | |
| 21 | LED geel | Digitale ingang 21 actief | |
| 22 | LED geel | Digitale ingang 22 actief | |
| 23 | LED geel | Digitale ingang 23 actief | |
| 24 | LED geel | Digitale ingang 24 actief | |
| 25 | LED oranje | Handbediening actief | |
| 26 | Led groen | Voedingsspanning aanwezig | |
| Functies | 1 | Dipswitch | CAN-bus Aflsuitweerstand (ON = actief) |
| 2 | Dipswitch | CAN-bus Baudrate 500KB (Dipswitch 3,4 OFF) | |
| 3 | Dipswitch | CAN-bus Baudrate 250KB (Dipswitch 2,4 OFF) | |
| 4 | Dipswitch | CAN-bus Baudrate 50KB (Dipswitch 2,3 OFF) | |
| 5 | Dipswitch | Geen eigen functie | |
| Adres | 0..F | Rotaryswitch | Adres instelling 1..16 (switch 0 = adres 1..F = adres 16) |
*Notes:
- Dipswitch 2,3,4 OFF = 160KB = default instelling
- Alle dipswitches ON is DIAG-mode

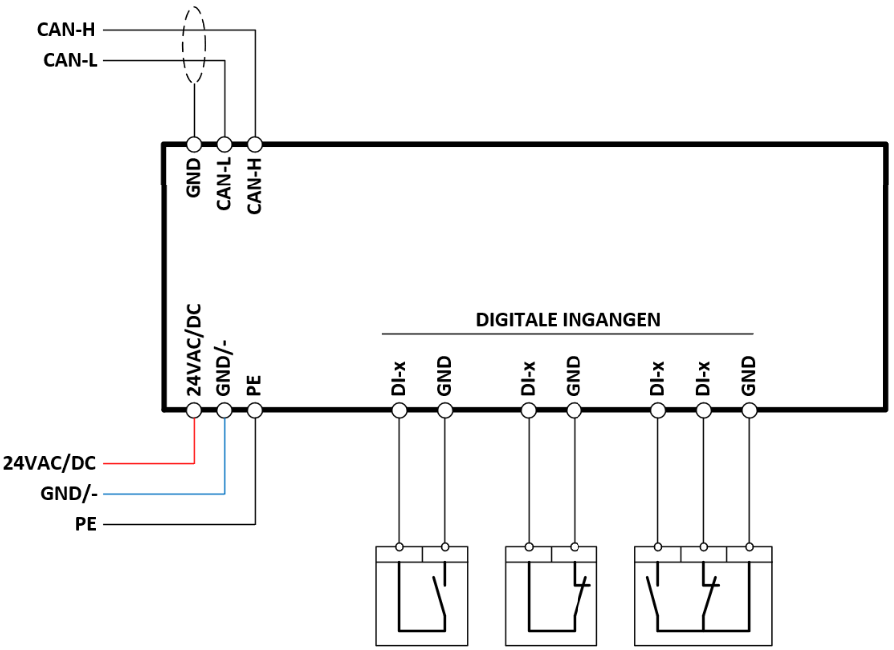

3.4 Aansluitingen
